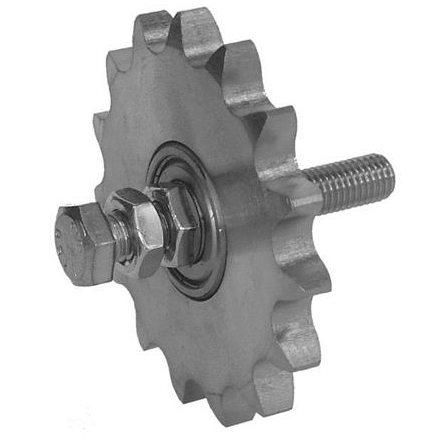

ZK 30-2S (08B-1) - simplex (15 zubů, M10)
Napínací řetězové kolo
Cena bez DPH: 412,50Kč
Cena s DPH: 499,10Kč s DPH
Katalogová cena bez DPH:
420,00Kč
Skladem Informace o skladových zásobách aktualizujeme na e-shopu každé 2 hodiny.
Zboží, které máme skladem, bývá připravené k odeslání nebo osobnímu odběru nejpozději následující pracovní den. V případě osobního odběru počkejte před vyzvednutím na informaci, že je zboží pro Vás připravené.
Parametry řetězového kola
Vnější průměr řetězového kola. U napínacích řetězových kol ZK bývá označován jako E.
Počet zubů řetězového kola. U napínacích řetězových kol ZK bývá označován jako Z.
Efektivní délka upevňovancího šroubu. U napínacích řetězových kol ZK bývá označována jako H, I nebo L.
Velikost šroubu k připevnění napínáku. U komponent univerzálních pákových napínáků bývá označována jako M.
Tento typizovaný produkt může pocházet od různých výrobců. Aktuálně dodávanou značku vám sdělíme na vyžádání.
V tištěném katalogu můžete tento materiál najít také pod zkratkou ST.
Popis řetězového kola
ZK 30-2S (08B-1) - simplex (15 zubů, M10) jsou součástí napínáku pro dopínání řetězů za provozu.
Skládají z jedné, dvou nebo tří napínacích kladek podle typu řetězu a z upevňovacího šroubu. Pomocí šroubu jsou připevněny k páce univerzálního napínáku.
Jedná se o univerzální pružný element, který může současně vykonávat funkcí odpružení, vedení, napínání a tlumení.

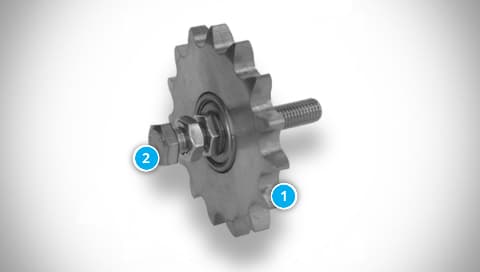

Konstrukce řetězového kola
- Řetězová kladka s ložisky
- Upevňovací šroub s maticí a podložkou
Oblasti použití řetězového kola
ZK řetězová kola se šroubem jsou určena pro dopínání běžných průmyslových válečkových řetězů ve všech odvětvích průmyslu.
Typické použití je u válečkových řetězů menší a střední velikosti – u dopravníků, válečkových tratí, manipulačních zařízení, stavebních strojů, v dřevozpracujícím průmyslu, balicích strojích nebo v potravinářském průmyslu.
Vlastnosti řetězového kola
- Plní funkci odpružení, vedení a napínání
- Jednoduchá konstrukce, snadná montáž
- Prodlužují životnost a snižují opotřebení
- Omezují vibrace a hlučnost převodů
- Provozní teploty od −40 °C do +100 °C
- Bezúdržbové provedení
- Provozní rychlost ≤ 60 m/min
Materiál řetězového kola
Ocel.
Soubory ke stažení
Rozměry a parametry napínacích řetězových kol ZK
Katalogové listy TYMA CZ
Česky a anglicky (PDF 195,82 kB)
