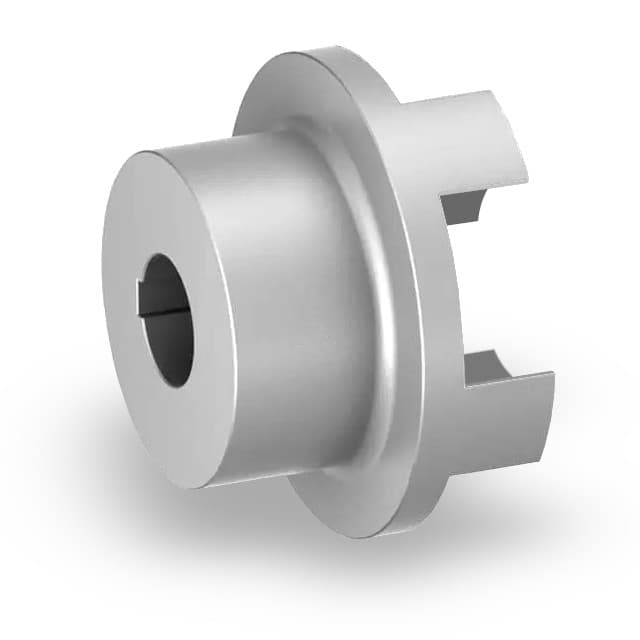

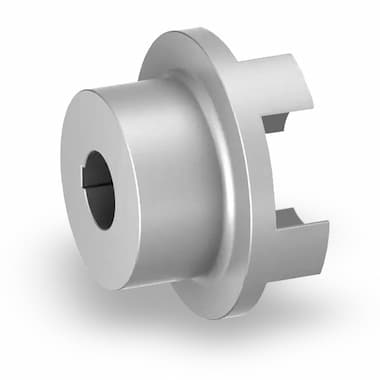

TNS 100 ST - náboj (standardní, nevrtaný, ocel)
Hřídelová spojka
Cena bez DPH: 2 794,90Kč
Cena s DPH: 3 381,80Kč s DPH
Katalogová cena bez DPH:
2 851,00Kč
U dodavatele, obvykle odesíláme do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
Parametry hřídelové spojky
V tištěném katalogu můžete tento materiál najít také pod zkratkou ST.
Popis hřídelové spojky
TNS 100 ST - náboj (standardní, nevrtaný, ocel) je součástka určená pro hřídelové spojky RINGFEDER TNS.
RINGFEDER TNS jsou torzně pružné, neprůrazné hřídelové spojky se dvěma kovovými náboji s čelními zuby a pryžovým nebo polyuretanovým elementem. Přenášejí krouticí moment přes tlakově namáhané elastické nárazníky vzájemně spojené do mezikroužku, kterým tlumí nárazy a torzní kmitání. Náboje spojek TNS se vyrábějí z oceli jako nevrtané. Jsou tedy dodávány jako polotovar a pro upevnění na hřídele je nutné upravit vnitřní otvor.
Dříve byly prodávány pod označením TSCHAN-S.
Konstrukce hřídelové spojky
- Jednodílné náboje (naznačeny typy ST a LST)
- Pružný element
Oblasti použití hřídelové spojky
Pružné spojky RINGFEDER TNS (dříve TSCHAN-S) jsou určeny pro nejvyšší požadavky v celé řadě průmyslových odvětví zejména u kompresorů, čerpadel, dopravníků a mnoho dalších strojů.
Robustní provedení a vynikající tlumicí vlastnosti zaručují uživatelům maximální provozní spolehlivost, zejména v aplikacích s výraznými rázovými, střídavými nebo vibračními zatíženími.
Vlastnosti hřídelové spojky
- Vyrovnávají úhlové, radiální a axiální přesazení hřídelů
- Pružné elementy různé tvrdosti Shore namáhané na tlak
- Pružné elelmenty pro teplotní rozsah od −30 °C do +100 °C
- Vnější průměr do 400 mm
- Průměr vrtání do max. 160 mm
- Krouticí moment do TKn = 13 350 Nm / TKmax = 40 000 Nm
- Otáčky do nmax = 15 000 1/min
Soubory ke stažení
Rozměry a parametry pružných spojek RINGFEDER TNS
Katalogové listy TYMA CZ
Česky a anglicky (PDF 473,77 kB)
Související produkty
Pružné spojky SIT TRASCO
Spojky s čelními zuby a polyuretanovým pružným elementem tvaru hvězdice
Bezvůlové spojky SIT TRASCO ES
Bezvůlové spojky s čelními zuby a polyuretanovým pružným elementem tvaru hvězdice
Profil výrobce
Společnost RINGFEDER POWER TRANSMISSION GMBH je světovým dodavatelem špičkových produktů v oblasti pohonné a tlumicí techniky. Uživatelům po celém světě nabízí vynikající upínací zařízení, tlumicí řešení a spojovací systémy pro nejvyšší požadavky na funkčnost a odolnost v celé řadě průmyslových odvětví.
Svým zákazníkům poskytuje nejen odborné poradenství na základě téměř 100 let zkušeností a odborných znalostí, ale společně s nimi také vyvíjí inovativní řešení šitá na míru. Na celosvětovém úspěchu společnosti RINGFEDER se podílejí její pobočky v Německu, USA, Brazílii, Číně, Indii a také celosvětová síť služeb a partnerů.
Jsme autorizovaným regionálním distributorem společnosti RINGFEDER.
