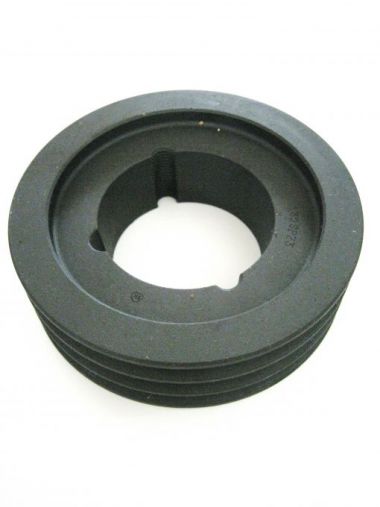

SPB 112-3 TB 1610 (typ 3, K = 38 mm)
Klínová řemenice
Cena bez DPH: 517,00Kč
Cena s DPH: 625,50Kč s DPH
Katalogová cena bez DPH:
527,00Kč
Skladem Informace o skladových zásobách aktualizujeme na e-shopu každé 2 hodiny.
Zboží, které máme skladem, bývá připravené k odeslání nebo osobnímu odběru nejpozději následující pracovní den. V případě osobního odběru počkejte před vyzvednutím na informaci, že je zboží pro Vás připravené.
Parametry řemenice
Jmenovitý průměr neboli účinný průměr řemenice. Bývá označován jako Dm či Dm, jindy také Dw či Dw.
Počet drážek odpovídá počtu výstupků na řemenu.
Tento typizovaný produkt může pocházet od různých výrobců. Aktuálně dodávanou značku vám sdělíme na vyžádání.
V tištěném katalogu můžete tento materiál najít také pod zkratkou GG.
Popis řemenice
SPB 112-3 TB 1610 (typ 3, K = 38 mm) je klínová řemenice pro pouzdra Taper Lock. Vyrábí se ze šedé litiny. Její provedení vychází z normy ISO 4183 (DIN 2211).
Řemenice jsou upevňovány na hřídele pomocí kuželových pouzder Taper Lock (TB 1610), díky kterým dochází nejen k upevnění na hřídeli s drážkou pro pero, ale také k axiálnímu zajištění proti posunutí.
Oblasti použití řemenice
Klínové řemenice SPB pro pouzdra Taper splňují nejvyšší požadavky moderní techniky pohonů a nacházejí použití ve všech oblastech strojírenství, od jemné mechaniky až po těžké strojírenství.
Typické použití nacházejí u kompresorů, dmychadel, obráběcích strojů, v papírenském a chemickém průmyslu a u mnoha dalších strojů.
Materiál řemenice
Šedá litina GG20 – GG25.
Další materiály na zakázku.
| Parametr | Norma |
|---|---|
| Rovinná házivost | DIN 2211 díl 1 |
| Obvodová házivost | DIN 2211 díl 1 |
| Drsnost povrchu | ISO 254 |
| Stupeň vyvážení | VDI 2060, ISO 1940 |
Řemenice s Dw > 125mm jsou staticky vyváženy, stupeň q 6,3 při 1500 ot/min. Na objednávku lze řemenice vyvážit ve dvou rovinách dynamicky, stupeň q 6,3 - q 2,5.
Soubory ke stažení
Rozměry a parametry klínových řemenic SPB pro pouzdra Taper Lock
Katalogové listy TYMA CZ
Česky a anglicky (PDF 209,10 kB)
