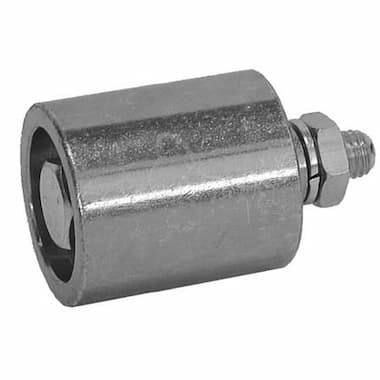

RU 6 (D = 90 mm, šroub M20, ocel)
Napínací rolna
Cena bez DPH: 6 503,60Kč
Cena s DPH: 7 869,30Kč s DPH
Katalogová cena bez DPH:
6 636,00Kč
U dodavatele, obvykle odesíláme do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
Parametry napínací rolny
Vnější průměr rolny. U napínacích rolen RP a RU bývá označován jako D.
Celková délka upevňovancího šroubu. U napínacích rolen RP a RU je součtem délek B + C + E.
Velikost šroubu k připevnění napínáku. U komponent univerzálních pákových napínáků bývá označována jako M.
Tento typizovaný produkt může pocházet od různých výrobců. Aktuálně dodávanou značku vám sdělíme na vyžádání.
V tištěném katalogu můžete tento materiál najít také pod zkratkou ST.
Popis napínací rolny
RU 6 (D = 90 mm, šroub M20, ocel) jsou součástí napínáku pro dopínání řemenů za provozu.
Tyto elementy sestávají z ocelové rolny s ložiskem a z upevňovacího šroubu. Pomocí šroubu jsou pak připevněny k páce univerzálního napínáku.
Jedná se o univerzální pružný element, který může současně vykonávat funkcí odpružení, vedení, napínání a tlumení.
Konstrukce napínací rolny
- Kladka s ložisky
- Upevňovací šroub s maticí a podložkou
Oblasti použití napínací rolny
RU (rolny se šroubem) jsou určeny pro dopínání řemenů ve všech odvětvích průmyslu.
Typické použití je u řemenů menší velikosti – u dopravníků, válečkových tratí, manipulačních zařízení, stavebních strojů, v dřevozpracujícím průmyslu, balicích strojích nebo v potravinářském průmyslu.
Vlastnosti napínací rolny
- Plní funkci odpružení, vedení a napínání
- Jednoduchá konstrukce, snadná montáž
- Prodlužují životnost a snižují opotřebení
- Omezují vibrace a hlučnost převodů
- Provozní teploty od −40 °C do +70 °C
- Bezúdržbové provedení
Materiál napínací rolny
Ocelová rolna s ložisky s mazáním.
Soubory ke stažení
Rozměry a parametry napínacích rolen RP a RU
Katalogové listy TYMA CZ
Česky a anglicky (PDF 147,51 kB)
