Dopravní řetězy
Dopravní řetězy se používají pro dopravu materiálu a pohyb výrobků po montážní lince nebo výrobním zařízení. Nejčastějším typem jsou tzv. pouzdrové dopravní řetězy, jejichž vnitřní články jsou uloženy na pouzdru, které tvoří řetězový spoj s čepem řetězu vnějšího článku. Velká plocha kloubu snižuje tření a opotřebení.
Pouzdrové dopravníkové řetězy jsou nejběžněji používané dopravní řetězy. Spolu s dalším díly tvoří tzv. řetězové dopravníky. Tyto dopravníky mohou být v konfiguraci s jedním nebo dvěma řetězy.

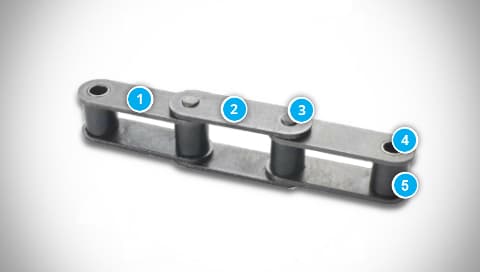

Konstrukce řetězů
- Vnitřní deska
- Vnější deska
- Čep
- Pouzdro
- Kladka
Oblasti použití řetězů

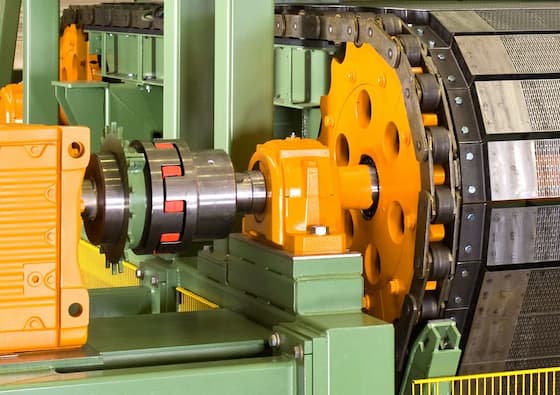

Dopravníkové řetězy se používají zejména k přepravě těžkých kusových nákladů – při přepravě palet, mřížkových boxů a průmyslových kontejnerů nebo k přepravě materiálu v mnoha odvětvích průmyslu.
Své využití proto nacházejí například při zpracování dřeva, papíru, stavebních materiálů, v ocelárnách, elektrárnách, sklárnách, chemickém průmyslu, recyklaci, automobilovém průmyslu, těžkém strojírenství a mnoha dalších odvětvích.
Materiál řetězů
Ocel, ve vybraných případech nerezová ocel.
Přehled typů dopravních řetězů
| Typ a norma řetězů | Popis | Náhled |
|---|---|---|
FVDIN 8165 MDIN 8167 |

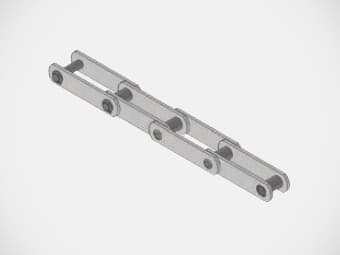

Dopravní řetězy s plnými čepyZákladní dopravní řetězy nacházejí všeobecné použití v papírenském, dřevozpracujícím nebo automobilovém průmyslu, v ocelárnách a dopravníkových zařízeních. |
 |
FVTDIN 8165 MTDIN 8167 |

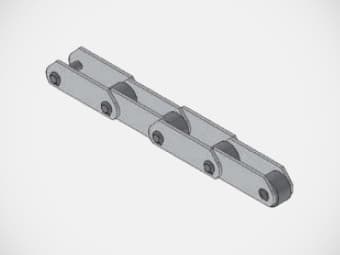

Dopravní řetězy s nosnými deskami a plnými čepyJde o dopravní řetězy např. pro přepravu palet, boxů, kontejnerů nebo k přepravě materiálu. |
 |
|
DIN 8165/8167 |

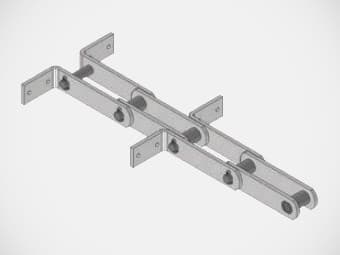

Redlerové dopravní řetězyJsou určené pro dopravu uhlí, koksu, popílku, písku, obilí a jiných sypkých materiálů. |
 |
FVCDIN 8165 MCDIN 8168 |

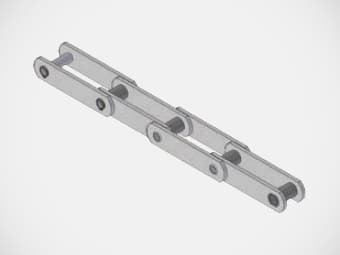

Dopravní řetězy s dutými čepyPoužívají se pro transport špon, třísek, dřeva, palet, v automobilovém průmyslu a jiné aplikace. Otvor v čepu se slouží jako upevňovací bod pro šrouby nebo tyče. |
 |
F200–800DIN 8175 |

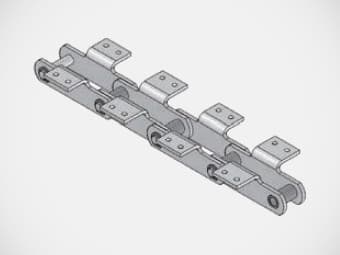

Dopravní řetězy v zesíleném provedení s unašečiJsou určené pro dopravu těžkých předmětů v železárnách, dřevozprcujícím nebo automobilovém průmyslu. |
 |
Značení řetězů
Příklad:
FV 40 - 63
| Část značení | Popis |
|---|---|
| FV 40 |
Typ řetězu |
| 63 |
Rozteč řetězu v mm (s kladkami typ A) |
