Řetězová kola pro válečkové řetězy DIN 8188 ASA/ANSI (řada A)
Řetězová kola americké řady A (série A) jsou nejběžnější základní součástí převodů s válečkovými řetězy ASA podle standardu DIN 8188. Vyrábí se ve standardních řadách a rozměrech z oceli.

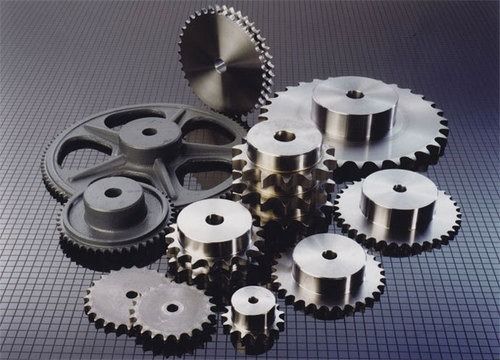

Standadní řetězová kola mohou být podle typu řetězu jednořadá, dvojřadá nebo trojřadá, nejčastěji s nábojem nebo plochá. Na zakázku mohou být však vyrobena i z jiných materiálů a v jiném provedení podle výkresu a dalších specifických požadavků.
Oblasti použití řetězových kol
Řetězová kola pro řetězy ASA podle DIN 8188 jsou určena pro všeobecné použití v lehkém i v těžkém průmyslu.
Použití nacházejí u pohonů, ale mohou být použity i pro zvedání nebo transport materiálu.
Materiál řetězových kol
Ocel C43 nebo jiný materiál dle specifikace požadavku.
Základní profily řetězových kol
-
N – s nábojem
04C, 06C, 08A, 10A, 12A, 16A, 20A, 24A
-
P – plochý (disk)
04C, 06C, 08A, 10A, 12A, 16A, 20A, 24A
Značení řetězových kol
Příklad:
08A-1-20-N (1/2″ × 5/16″, ASA 40-1) - 20 zubů, s nábojem (ocel)
| Část značení | Popis |
|---|---|
| 08A |
Typ řetězu |
| 1 |
Provedení pro jednořadý řetěz |
| 20 |
Počet zubů |
| N |
Provedení s nábojem |
| 1/2″ × 5/16″ |
Rozteč v palcích × vnitřní šířka v palcích |
| ASA 40-1 |
Označení řetězu dle normy ANSI (USA) |
| 20 zubů, s nábojem (ocel) |
Provedení a materiál kola |
Soubory ke stažení
Rozměry a parametry řetězových kol pro válečkové řetězy podle DIN 8188 ASA/ANSI
Katalogové listy TYMA CZ
Česky a anglicky (PDF 1,33 MB)
