Drážkové řemenice na zakázku
Drážkové řemenice jsou určené pro přenos výkonu a otáček drážkovým řemenem. Jejich provedení vychází z normy ISO 9982 (DIN 7867).
Na zakázku lze vyrobit drážkové řemenice z oceli, hliníku nebo plastu podle výkresu nebo specifických požadavků. Drážkové řemenice se vyrábějí nejčastěji pro upevnění s válcovou dírou a perem, řemenice z oceli a litiny se vyrábějí také pro upevnění pomocí kuželových pouzder Taper Lock.
Přehled typů drážkových řemenic
| Typ drážkových řemenic | Popis | Náhled |
|---|---|---|

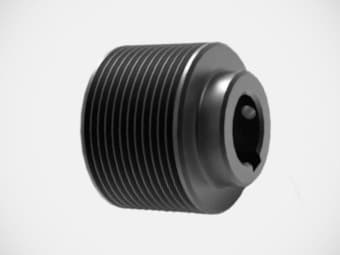

Drážkové řemenice plné |
Plné řemenice jsou obráběné z plného materiálu. Jsou vhodné pro použití při menších rozměrech. Nejčastější provedení bývá s válcovou dírou a drážkou pro pero. |
 |

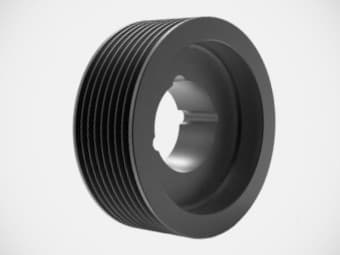

Drážkové řemenice plné nebo odlehčené pro upínací pouzdra Taper Lock |
Řemenice jsou obráběné z plného materiálu nebo vyráběné jako odlitky. Odlehčení snižuje hmotnost, ale řemenice stále mají kompaktní tvar. Jsou vhodné pro použití u středních vetších rozměrů. Používají se ve spojení s typizovanými upínacími pouzdry Taper Lock. |
 |

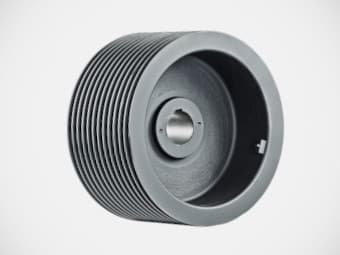

Drážkové řemenice plné s odlehčením |
Plné řemenice jsou obráběné z plného materiálu nebo vyráběné jako odlitky. Odlehčení snižuje hmotnost, ale řemenice stále mají kompaktní tvar. Jsou vhodné pro použití u středních vetších rozměrů. |
 |

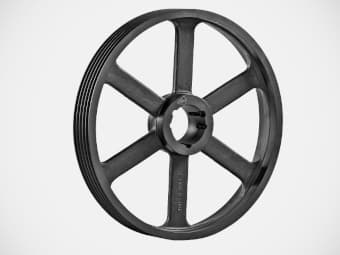

Drážkové řemenice s loukotěmi |
Řemenice s loukotěmi jsou vyráběné jako odlitky jsou vhodné pro střední až největší rozměry. Odlehčení pomocí loukotí výrazně snižuje hmotnost. Pozor – řemenice jsou vhodné jen do určitých rychlostí (nejčastěji do 35 m/s). Při vyšších rychlostech může hrozit prasknutí a roztržení řemenice. |
 |

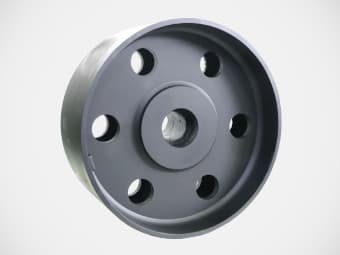

Drážkové řemenice speciální |
Speciální řemenice jsou vyráběné jako odlitky nebo obrobky. Používají se v případech, kdy není možné použít bežné konstrukce nebo je vyžadováno jejich speciální provedení. Nejčastěji se jedná o složité střední a velké řemenice. |
 |
Oblasti použití řemenic
Drážkové řemenice jsou určeny pro všechny typy drážkových řemenů PJ, PK, PL a PM.

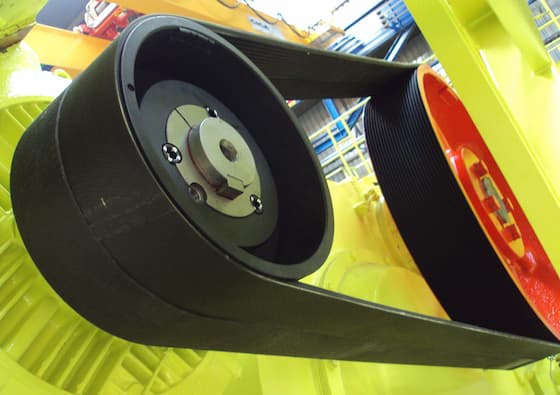

Převod s drážkovými řemeny a řemenicemi umožňuje řešení převodů s více řemenicemi (tzv. serpentinové převody), s malými průměry řemenic, s velkými převodovými poměry, s vysokými obvodovými rychlostmi až do 60 m/s při použítí vnějších napínacích kladek.
Typické použití nacházejí u motorových vozidel, ručního nářadí, automatických praček. Ve strojírenství pak u kompaktních pohonů kompresorů, dmychadel, obráběcích strojů, čerpadel, v papírenském, chemickém i automobilovém průmyslu, zahradní technice a u mnoha dalších strojů.
Materiál řemenic
Šedá litina (nejčastěji GG 20 – GG 25), tvárná litina, ocel, slitina hliníku, plast nebo jiné materiály odpovídající pevnosti.
Profil a rozměry řemenic
| Profil | E [mm] |
součet ΔEmax |
α [°] |
F [mm] |
ra, min |
ri, max |
Dm, min |
|---|---|---|---|---|---|---|---|
| PJ | 2,34 ± 0,03 | ± 0,30 | 40 ± 0,5 | 1,8 | 0,20 | 0,4 | 20 |
| PK | 3,56 ± 0,05 | ± 0,30 | 40 ± 0,5 | 2,5 | 0,25 | 0,5 | 45 |
| PL | 4,70 ± 0,05 | ± 0,30 | 40 ± 0,5 | 3,3 | 0,40 | 0,4 | 75 |
| PM | 9,40 ± 0,08 | ± 0,30 | 40 ± 0,5 | 6,4 | 0,75 | 0,75 | 180 |
Celková šířka věnce klínové řemenice
