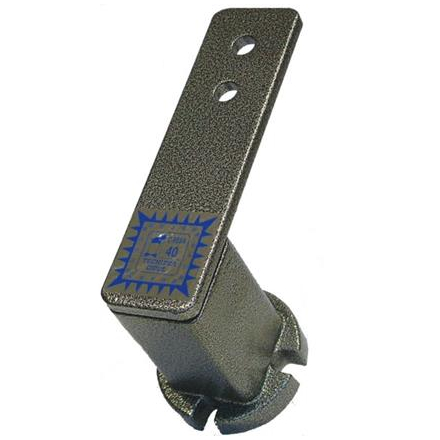

RE 30 - pro šroub M10 (nerez)
Napínací rameno
Cena bez DPH: 109.07EUR
Cena s DPH: 131.98EUR s DPH
Katalogová cena bez DPH:
111.28EUR
U dodavatele, obvykle odesíláme do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
Parametry napínacího ramena
Poloměr montážního šroubu. U napínacích ramen RE a FE bývá označován jako A.
Vnější poloměr ramena. U napínacích ramen RE a FE bývá označován jako B.
Výška ramena. U napínacích ramen RE a FE bývá označována jako I.
Velikost šroubu k připevnění napínáku. U komponent univerzálních pákových napínáků bývá označována jako M.
Tento typizovaný produkt může pocházet od různých výrobců. Aktuálně dodávanou značku vám sdělíme na vyžádání.
V tištěném katalogu můžete tento materiál najít také pod zkratkou SS.
Popis napínacího ramena
RE 30 - pro šroub M10 (nerez) jsou základem pro automatické napínáky pro dopínání řetězů nebo řemenů za provozu.
Napínáky se skládají právě z páky, která je pružně uložena mezi dvěma čtyřhrany a připevněna k základu stroje. Vlastní pružnou část tvoří gumové pružné segmenty. K ramenu jsou pak připevněny pomocí šroubu napínací kladky řetězů nebo řemenů.
Jedná se o univerzální pružný element, který může současně vykonávat funkcí odpružení, vedení, napínání a tlumení.
Konstrukce napínacího ramena
- Základový blok s pružnými elementy
- Rameno
- Závit pro přišroubování se zadní strany
- Otvory pro přišroubování šroubu s kladkou nebo rolnou
Oblasti použití napínacího ramena
Napínací ramena jsou určena pro napínání běžných průmyslových válečkových řetězů nebo řemenů ve všech odvětvích průmyslu.
Typické použití je u válečkových řetězů menší a střední velikosti – u dopravníků, válečkových tratí, manipulačních zařízení, stavebních strojů, v dřevozpracujícím průmyslu, balicích strojích nebo v potravinářském průmyslu.
Vlastnosti napínacího ramena
- Plní funkci odpružení, vedení a napínání
- Jednoduchá konstrukce, snadná montáž
- Prodlužují životnost a snižují opotřebení
- Omezují vibrace a hlučnost převodů
- Provozní teploty od −40 °C do + 80 °C
- Bezúdržbové provedení
Materiál napínacího ramena
Ocel.
Soubory ke stažení
Rozměry a parametry napínacích ramen RE, FE a držáků SB
Katalogové listy TYMA CZ
Česky a anglicky (PDF 410,26 kB)
