Univerzální pákové napínáky řemenů
Univerzální pákové napínáky řemenů jsou automatické napínáky pro dopínání řemenů za provozu.
Skládají se z páky, která je pružně uložena mezi dvěma čtyřhrany a připevněna k základu stroje. Vlastní pružnou část tvoří gumové pružné segmenty. K páce jsou pak připevněny pomocí šroubu napínací kladky řemenů. Jedná se o univerzální pružný element, který může současně vykonávat funkcí odpružení, vedení, napínání a tlumení.
RP (rolny se šroubem)
Elementy napínáku klínových řemenů sestávající z plastové rolny s ložiskem a z upevňovacího šroubu pro připevnění k páce univerzálního napínáku.
RU (rolny se šroubem)
Elementy napínáku klínových řemenů sestávající z ocelové rolny s ložiskem a z upevňovacího šroubu pro připevnění k páce univerzálního napínáku.
SP (napínací řemenice)
Litinové kladky pro klínové řemeny namontované na mazaných ložiskách. Na přání lze dodat s jiným profilem nebo pro ozubené řemeny.

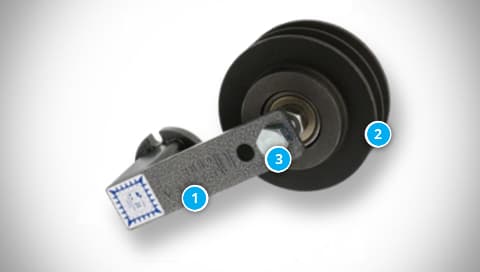

Konstrukce napínáků
- Napínací rameno RE se závitem pro montáž ze zadní strany
- Napínací řemenice SP
- Upevňovací šroub s maticí a podložkou
Oblasti použití napínáků
Univerzální pákové napínáky řemenů jsou určeny pro dopínání běžných průmyslových klínových řemenů menších profilů ve všech odvětvích průmyslu.
Typické použití je u dopravníků, válečkových tratí, manipulačních zařízení, stavebních strojů, v dřevozpracujícím průmyslu, balicích strojích nebo v potravinářském průmyslu.
Vlastnosti napínáků
- Plní funkci odpružení, vedení a napínání
- Jednoduchá konstrukce, snadná montáž
- Prodlužují životnost a snižují opotřebení
- Omezují vibrace a hlučnost převodů
- Max. úhel natočení ±30 °
- Provozní teploty od 40−°C do +80 °C
- Bezúdržbové provedení
Materiál napínáků
Těleso a páka z oceli, gumové elementy z vysoce odolného kaučuku.
Značení napínáků
Příklad:
RE 60
| Část značení | Popis |
|---|---|
| RE |
Typ napínáku |
| 60 |
Velikost |
Poznámka
Při objednání kompletního napínáku řemenů objednávejte vždy napínací rameno FE nebo RE a příslušný napínací element. Pro řemeny to je RP nebo RU.
Soubory ke stažení
Rozměry a parametry napínáků řetězů a řemenů
Katalogové listy TYMA CZ
Česky a anglicky (PDF 1,40 MB)
