Napínací ramena RE – se závitem
Napínací ramena se závitem pro montáž ze zadní strany (RE) jsou základem pro automatické napínáky pro dopínání řetězů nebo řemenů za provozu.
Napínáky se skládají právě z páky, která je pružně uložena mezi dvěma čtyřhrany a připevněna k základu stroje. Vlastní pružnou část tvoří gumové pružné segmenty. K ramenu jsou pak připevněny pomocí šroubu napínací kladky řetězů nebo řemenů.
Jedná se o univerzální pružný element, který může současně vykonávat funkcí odpružení, vedení, napínání a tlumení.
Produkty jsou seřazené dle názvu vzestupně.
RE 10 - pro šroub M6
Napínací rameno
Skladem Informace o skladových zásobách aktualizujeme na e-shopu každé 2 hodiny.
Zboží, které máme skladem, bývá připravené k odeslání nebo osobnímu odběru nejpozději následující pracovní den. V případě osobního odběru počkejte před vyzvednutím na informaci, že je zboží pro Vás připravené.
595,40Kč bez DPH
720,50Kč s DPH
RE 20 - pro šroub M8
Napínací rameno
Skladem Informace o skladových zásobách aktualizujeme na e-shopu každé 2 hodiny.
Zboží, které máme skladem, bývá připravené k odeslání nebo osobnímu odběru nejpozději následující pracovní den. V případě osobního odběru počkejte před vyzvednutím na informaci, že je zboží pro Vás připravené.
759,10Kč bez DPH
918,50Kč s DPH
RE 20 - pro šroub M10 (nerez)
Napínací rameno
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
1 753,20Kč bez DPH
2 121,40Kč s DPH
RE 30 - pro šroub M10
Napínací rameno
Skladem Informace o skladových zásobách aktualizujeme na e-shopu každé 2 hodiny.
Zboží, které máme skladem, bývá připravené k odeslání nebo osobnímu odběru nejpozději následující pracovní den. V případě osobního odběru počkejte před vyzvednutím na informaci, že je zboží pro Vás připravené.
951,20Kč bez DPH
1 150,90Kč s DPH
RE 30 - pro šroub M10 (nerez)
Napínací rameno
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
2 688,60Kč bez DPH
3 253,20Kč s DPH
RE 40 - pro šroub M12
Napínací rameno
Skladem Informace o skladových zásobách aktualizujeme na e-shopu každé 2 hodiny.
Zboží, které máme skladem, bývá připravené k odeslání nebo osobnímu odběru nejpozději následující pracovní den. V případě osobního odběru počkejte před vyzvednutím na informaci, že je zboží pro Vás připravené.
1 747,70Kč bez DPH
2 114,80Kč s DPH
RE 50 - pro šroub M20
Napínací rameno
Skladem Informace o skladových zásobách aktualizujeme na e-shopu každé 2 hodiny.
Zboží, které máme skladem, bývá připravené k odeslání nebo osobnímu odběru nejpozději následující pracovní den. V případě osobního odběru počkejte před vyzvednutím na informaci, že je zboží pro Vás připravené.
3 065,50Kč bez DPH
3 709,30Kč s DPH
RE 60 - pro šroub M20
Napínací rameno
Skladem Informace o skladových zásobách aktualizujeme na e-shopu každé 2 hodiny.
Zboží, které máme skladem, bývá připravené k odeslání nebo osobnímu odběru nejpozději následující pracovní den. V případě osobního odběru počkejte před vyzvednutím na informaci, že je zboží pro Vás připravené.
4 873,60Kč bez DPH
5 897,10Kč s DPH
RE 70 - pro šroub M20
Napínací rameno
Skladem Informace o skladových zásobách aktualizujeme na e-shopu každé 2 hodiny.
Zboží, které máme skladem, bývá připravené k odeslání nebo osobnímu odběru nejpozději následující pracovní den. V případě osobního odběru počkejte před vyzvednutím na informaci, že je zboží pro Vás připravené.
11 465,50Kč bez DPH
13 873,30Kč s DPH
Produkty jsou seřazené dle názvu vzestupně.

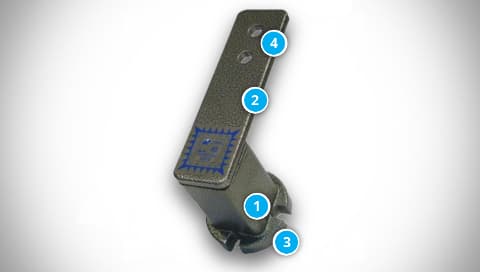

Konstrukce napínacích ramen
- Základový blok s pružnými elementy
- Rameno
- Závit pro přišroubování se zadní strany
- Otvory pro přišroubování šroubu s kladkou nebo rolnou
Oblasti použití napínacích ramen
Napínací ramena jsou určena pro napínání běžných průmyslových válečkových řetězů nebo řemenů ve všech odvětvích průmyslu.
Typické použití je u válečkových řetězů menší a střední velikosti – u dopravníků, válečkových tratí, manipulačních zařízení, stavebních strojů, v dřevozpracujícím průmyslu, balicích strojích nebo v potravinářském průmyslu.
Vlastnosti napínacích ramen
- Plní funkci odpružení, vedení a napínání
- Jednoduchá konstrukce, snadná montáž
- Prodlužují životnost a snižují opotřebení
- Omezují vibrace a hlučnost převodů
- Provozní teploty od −40 °C do + 80 °C
- Bezúdržbové provedení
Materiál napínacích ramen
Ocel.
Značení napínacích ramen
Příklad:
RE 60
| Část značení | Popis |
|---|---|
| RE |
Typ napínáku/ramena |
| 60 |
Velikost |
Poznámka
Při objednání kompletního napínáku řetězů nebo řemenů objednávejte vždy napínací rameno FE nebo RE a příslušný napínací element. Pro řetězy to je ZK nebo OVR, pro řemeny pak RP nebo RU.
Soubory ke stažení
Rozměry a parametry napínacích ramen RE, FE a držáků SB
Katalogové listy TYMA CZ
Česky a anglicky (PDF 410,26 kB)
