Kluzná vedení řetězů typu 1BLC
Kluzná vedení řetězů typu 2BLC jsou standardní kluzné vodicí lišty upevňované pomocí typizovaných kovových C-profilů přímo na strojích. Snižují hlučnost, tření a namáhání stroje, i nároky na maziva. Snižují namáhání řetězu a zvyšují jeho životnost.
Kluzná vedení řetězů jsou vyrobena ze speciálního vysoce odolného plastu.
Upozornění
Plastová vedení pro C-profily jsou dodávána bez těchto C-profilů. Najdete je v e-shopové kategorii Kovové profily. Velikost profilu vybírejte dle informace uvedené u typu vedení.
Produkty jsou seřazené dle názvu vzestupně.
1BLC (06B-1) - 20 × 17,5 mm pro profil C-3 (PE-1000, L = 2000 mm)
Vedení řetězu
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
500,10Kč bez DPH
605,10Kč s DPH
1BLC (08B-1) - 24 × 27,5 mm pro profil C-5 (PE-1000, L = 2000 mm)
Vedení řetězu
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
788,60Kč bez DPH
954,20Kč s DPH
1BLC (10B-1) - 24 × 27,5 mm pro profil C-5 (PE-1000, L = 2000 mm)
Vedení řetězu
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
788,60Kč bez DPH
954,20Kč s DPH
1BLC (12B-1) - 33 × 34 mm pro profil C-9 (PE-1000, L = 2000 mm)
Vedení řetězu
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
788,60Kč bez DPH
954,20Kč s DPH
1BLC (16B-1) - 38 × 45 mm pro profil C-9 (PE-1000, L = 2000 mm)
Vedení řetězu
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
1 708,20Kč bez DPH
2 067,00Kč s DPH
Produkty jsou seřazené dle názvu vzestupně.

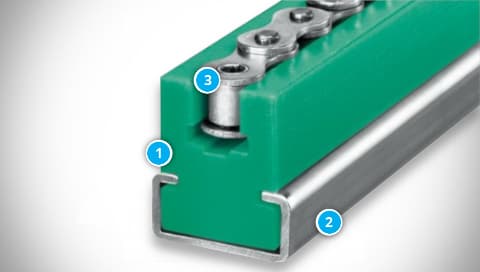

Konstrukce vedení řetězů
- Vedení řetězu uzavřené
- C-profil – ocelový pozinkovaný profil tvaru „C“ k upevnění na stroj
- Jednořadý válečkový řetěz
Oblasti použití vedení řetězů
Kluzná vedení řetězů se používají v mnoha odvětvích, v potravinářském, dřevozpracujícím, sklářském, keramickém průmyslu, na dopravnících všeho druhu, v distribučních centrech, na balicích strojích atd.
Vlastnosti vedení řetězů
- Vysoká odolnost proti opotřebení
- Vynikající kluzné vlastnosti, bez nutnosti mazání
- Vysoká chemická a teplotní odolnost
- Tlumení vibrací
- Bez nutnosti údržby, bez koroze
- Teplotní odolnost do +80 °C
- Možnost použití v potravinářském průmyslu
Materiál vedení řetězů
Speciální vysoce odolný plast PE-1000 standardně v zeleném provedení.
PE-1000 (PE-UHMW) je polyethylen s velmi vysokou molekulovou hmotností používaný v aplikacích s nároky na nízký koeficient tření i extrémně vysokou odolnost, otěruvzdornost, vysokou rázovou houževnatost i odolnost vůči chemikáliím. Vyznačuje se velmi dobrou obrobitelností a je vhodným materiálem pro výrobu kluzných třecích lišt.
Značení vedení řetězů
Příklad:
1BLC (10B-1) - 24 × 27,5 mm pro profil C-5 (PE-1000, L = 2000 mm)
| Část značení | Popis |
|---|---|
| 1BLC |
Typ vedení |
| 10B-1 |
Typ válečkového řetězu |
| 24 × 27,5 mm |
Základní rozměry b × h (šířka × výška) |
| C-5 |
Velikost příslušného C-profilu |
| PE-1000 |
Materiál vedení |
| L = 2000 mm |
Typizovaná standardní délka vedení |
Soubory ke stažení
Rozměry a parametry kluzných vedení řetězů typu 1BLC
Katalogové listy TYMA CZ
Česky a anglicky (PDF 157,58 kB)
Rozměry a parametry C-profilů pro kluzná vedení
Katalogové listy TYMA CZ
Česky a anglicky (PDF 180,31 kB)
