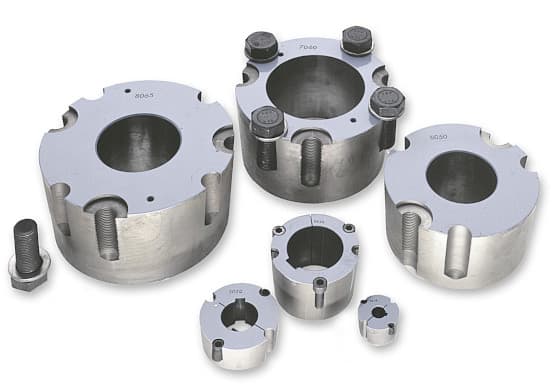

Upínací Taper Lock pouzdra TB 7060, TB 8065, TB 10085 a TB 120100
Nestandardní kuželová pouzdra Taper Lock v provedení TB 7060, TB 8065, TB 10085 a TB 120100 jsou určená pro upevnění velkých řemenic, řetězových kol, hřídelových spojek a dalších součástí na hřídele. Vyrábí se ve standardních řadách a rozměrech ze šedé litiny nebo oceli.
Pouzdra Taper Lock mají kuželový vnější povrch a válcovou vnitřní díru v toleranci H7 včetně normalizované drážky na pero. Po upevnění je součást schopna přenášet krouticí moment a zároveň je zajištěna proti axiálnímu posunutí.
Oblasti použití pouzder
Pouzdra Taper Lock TB 7060, TB 8065, TB 10085 a TB 120100 jsou určená pro všeobecné použití v průmyslu.
Použití nacházejí při upevnění typizovaných i nestandardních klínových, ozubených, plochých řemenic, řetězových kol, nábojů pro Taper pouzdra, hřídelových spojek a dalších součástí.
Materiál pouzder
Šedá litina GG 20 nebo ocel.
Základní velikosti a provedení pouzder
-
TB 7060 pro díry až do 170,0 mm
Průměr hřídele D (mm): 110,0 – 170,0
Vnější průměr Dmax (mm): 261,0
Šířka pouzdra L (mm): 153,0 -
TB 8065 pro díry až do 200,0 mm
Průměr hřídele D (mm): 110,0 – 200,0
Vnější průměr Dmax (mm): 286,0
Šířka pouzdra L (mm): 165,0 -
TB 10085 pro díry až do 250,0 mm
Průměr hřídele D (mm): 150,0 – 250,0
Vnější průměr Dmax (mm): 375,0
Šířka pouzdra L (mm): 216,0 -
TB 120100 pro díry až do 300,0 mm
Průměr hřídele D (mm): < 300,0
Šířka pouzdra L (mm): 255,0
Soubory ke stažení
Rozměry a parametry velkých pouzder Taper Lock
Katalogové listy TYMA CZ
Česky a anglicky (PDF 184,99 kB)
