Nerezová svěrná pouzdra RCK 40 (KLGX)
RCK 40 (KLGX) jsou nerezová nesamostředicí válcová svěrná pouzdra s vnitřní válcovou dírou pro střední zatížení.
Zajišťují pevné a hospodárné spojení hřídele s nábojem jako alternativa ke spojením pomocí per, klínů a drážkování.
Třecí spoj umožňuje odstranění vůle a poskytuje přesnější rotaci upnuté části. Po upevnění je součást schopna přenášet krouticí moment a zároveň je zajištěna proti axiálnímu posunutí.
Produkty jsou seřazené dle názvu vzestupně.
INOX – nerezová ocelVysoce legovaná ocel se zvýšenou odolností vůči chemické i elektrochemické korozi.
Vhodná zejména pro potravinářský, chemický a farmaceutický průmysl, náročné provozní podmínky a venkovní prostředí, ale také pro všechny aplikace, u kterých je ze zákona povinné používat materiály odolné proti korozi.
RCK 40 - 20 × 47 mm (KLGX 20, nerez)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
856,50Kč bez DPH
1 036,40Kč s DPH
INOX – nerezová ocelVysoce legovaná ocel se zvýšenou odolností vůči chemické i elektrochemické korozi.
Vhodná zejména pro potravinářský, chemický a farmaceutický průmysl, náročné provozní podmínky a venkovní prostředí, ale také pro všechny aplikace, u kterých je ze zákona povinné používat materiály odolné proti korozi.
RCK 40 - 22 × 47 mm (KLGX 22, nerez)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
891,50Kč bez DPH
1 078,70Kč s DPH
INOX – nerezová ocelVysoce legovaná ocel se zvýšenou odolností vůči chemické i elektrochemické korozi.
Vhodná zejména pro potravinářský, chemický a farmaceutický průmysl, náročné provozní podmínky a venkovní prostředí, ale také pro všechny aplikace, u kterých je ze zákona povinné používat materiály odolné proti korozi.
RCK 40 - 24 × 50 mm (KLGX 24, nerez)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
914,80Kč bez DPH
1 106,90Kč s DPH
INOX – nerezová ocelVysoce legovaná ocel se zvýšenou odolností vůči chemické i elektrochemické korozi.
Vhodná zejména pro potravinářský, chemický a farmaceutický průmysl, náročné provozní podmínky a venkovní prostředí, ale také pro všechny aplikace, u kterých je ze zákona povinné používat materiály odolné proti korozi.
RCK 40 - 25 × 50 mm (KLGX 25, nerez)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
916,40Kč bez DPH
1 108,80Kč s DPH
INOX – nerezová ocelVysoce legovaná ocel se zvýšenou odolností vůči chemické i elektrochemické korozi.
Vhodná zejména pro potravinářský, chemický a farmaceutický průmysl, náročné provozní podmínky a venkovní prostředí, ale také pro všechny aplikace, u kterých je ze zákona povinné používat materiály odolné proti korozi.
RCK 40 - 28 × 55 mm (KLGX 28, nerez)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
963,60Kč bez DPH
1 166,00Kč s DPH
INOX – nerezová ocelVysoce legovaná ocel se zvýšenou odolností vůči chemické i elektrochemické korozi.
Vhodná zejména pro potravinářský, chemický a farmaceutický průmysl, náročné provozní podmínky a venkovní prostředí, ale také pro všechny aplikace, u kterých je ze zákona povinné používat materiály odolné proti korozi.
RCK 40 - 30 × 55 mm (KLGX 30, nerez)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
1 009,80Kč bez DPH
1 221,80Kč s DPH
INOX – nerezová ocelVysoce legovaná ocel se zvýšenou odolností vůči chemické i elektrochemické korozi.
Vhodná zejména pro potravinářský, chemický a farmaceutický průmysl, náročné provozní podmínky a venkovní prostředí, ale také pro všechny aplikace, u kterých je ze zákona povinné používat materiály odolné proti korozi.
RCK 40 - 32 × 60 mm (KLGX 32, nerez)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
1 036,30Kč bez DPH
1 253,90Kč s DPH
INOX – nerezová ocelVysoce legovaná ocel se zvýšenou odolností vůči chemické i elektrochemické korozi.
Vhodná zejména pro potravinářský, chemický a farmaceutický průmysl, náročné provozní podmínky a venkovní prostředí, ale také pro všechny aplikace, u kterých je ze zákona povinné používat materiály odolné proti korozi.
RCK 40 - 35 × 60 mm (KLGX 35, nerez)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
1 038,40Kč bez DPH
1 256,50Kč s DPH
INOX – nerezová ocelVysoce legovaná ocel se zvýšenou odolností vůči chemické i elektrochemické korozi.
Vhodná zejména pro potravinářský, chemický a farmaceutický průmysl, náročné provozní podmínky a venkovní prostředí, ale také pro všechny aplikace, u kterých je ze zákona povinné používat materiály odolné proti korozi.
RCK 40 - 38 × 65 mm (KLGX 38, nerez)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
1 197,50Kč bez DPH
1 448,90Kč s DPH
INOX – nerezová ocelVysoce legovaná ocel se zvýšenou odolností vůči chemické i elektrochemické korozi.
Vhodná zejména pro potravinářský, chemický a farmaceutický průmysl, náročné provozní podmínky a venkovní prostředí, ale také pro všechny aplikace, u kterých je ze zákona povinné používat materiály odolné proti korozi.
RCK 40 - 40 × 65 mm (KLGX 40, nerez)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
1 364,60Kč bez DPH
1 651,10Kč s DPH
INOX – nerezová ocelVysoce legovaná ocel se zvýšenou odolností vůči chemické i elektrochemické korozi.
Vhodná zejména pro potravinářský, chemický a farmaceutický průmysl, náročné provozní podmínky a venkovní prostředí, ale také pro všechny aplikace, u kterých je ze zákona povinné používat materiály odolné proti korozi.
RCK 40 - 42 × 75 mm (KLGX 42, nerez)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
1 544,40Kč bez DPH
1 868,70Kč s DPH
INOX – nerezová ocelVysoce legovaná ocel se zvýšenou odolností vůči chemické i elektrochemické korozi.
Vhodná zejména pro potravinářský, chemický a farmaceutický průmysl, náročné provozní podmínky a venkovní prostředí, ale také pro všechny aplikace, u kterých je ze zákona povinné používat materiály odolné proti korozi.
RCK 40 - 45 × 75 mm (KLGX 45, nerez)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
1 617,00Kč bez DPH
1 956,60Kč s DPH
INOX – nerezová ocelVysoce legovaná ocel se zvýšenou odolností vůči chemické i elektrochemické korozi.
Vhodná zejména pro potravinářský, chemický a farmaceutický průmysl, náročné provozní podmínky a venkovní prostředí, ale také pro všechny aplikace, u kterých je ze zákona povinné používat materiály odolné proti korozi.
RCK 40 - 48 × 80 mm (KLGX 48, nerez)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
1 708,20Kč bez DPH
2 067,00Kč s DPH
INOX – nerezová ocelVysoce legovaná ocel se zvýšenou odolností vůči chemické i elektrochemické korozi.
Vhodná zejména pro potravinářský, chemický a farmaceutický průmysl, náročné provozní podmínky a venkovní prostředí, ale také pro všechny aplikace, u kterých je ze zákona povinné používat materiály odolné proti korozi.
RCK 40 - 50 × 80 mm (KLGX 50, nerez)
Upínací pouzdro
U dodavatele
Do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
1 827,00Kč bez DPH
2 210,70Kč s DPH
Produkty jsou seřazené dle názvu vzestupně.

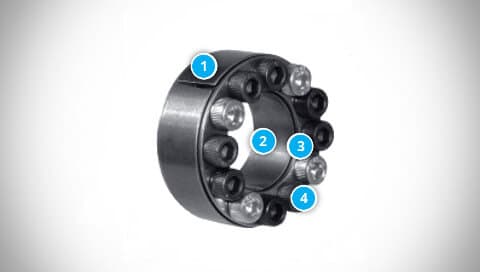

Konstrukce pouzder
- Vnější kuželový kroužek
- Vnitřní kuželový kroužek se závity
- Vnitřní tlačný kuželový kroužek
- Utahovací šrouby
Oblasti použití pouzder
Pouzdra KLGX jsou určená pro všeobecné použití v průmyslu. Použití nacházejí při upevnění všech druhů řemenic, řetězových kol, hřídelových spojek a mnoha dalších součástí.
Jsou vhodná zejména pro použití v potravinářském, chemickém a farmaceutickém průmyslu, v náročných provozních podmínkách a venkovním prostředí a také pro všechny aplikace, u kterých je ze zákona povinné používat materiály odolné proti korozi.
Materiál pouzder
Nerezová ocel 1.4301.
Výhody pouzder
- Eliminace vůle poskytuje přesnější rotaci upnuté části
- Rovnoměrné rozložení zatížení po celém obdvodu
- Zjednodušení synchronizace mezi součástkami, které jsou zapojené a fungují jako soubor
- Zvýšení odolnosti hnací části hřídele
- Snadnost montáže a demontáže nabízí uživateli možnost optimalizovat sestavu a snížit její náklady
- Údržba bez nutnosti zastavit stroj
- Snadná dostupnost náhradních dílů
Značení pouzder
Příklad:
RCK 40 - 20 × 47 mm (KLGX 20, nerez)
| Část značení | Popis |
|---|---|
| RCK 40 |
Typ svěrného pouzdra |
| 20 |
Vnitřní průměr pouzdra - velikost otvoru v mm |
| 47 |
Vnější průměr pouzdra v mm |
| KLGX |
Druhý typ označení svěrného pouzdra |
| 20 |
Vnitřní průměr pouzdra - velikost otvoru v mm |
| Nerez |
Provedení nerez |
Soubory ke stažení
Rozměry a parametry upínacích pouzder RCK 40
Katalogové listy TYMA CZ
Česky a anglicky (PDF 117,29 kB)
