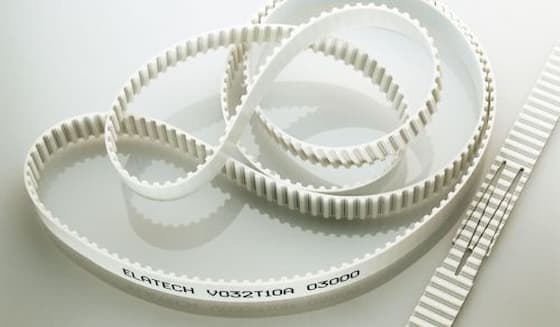

Polyuretanové transportní ozubené řemeny svařované V svárem
Transportní řemeny s V svárem jsou polyuretanové nekonečné transportní ozubené řemeny vyráběné ze standardních metráží. Spojují se za tepla na speciálních strojích.
Metráže s ocelovým, aramidovým nebo nerezovým tažným vláknem jsou připraveny na požadovaný rozměr, kde je na obou koncích vysekutý spoj s prsty ve tvaru "V" a po vložení do přesné formy je při dané teplotě metráž spojena v nekonečný řemen.
Na řemeny lze navařovat nebo nalepovat povrchové vrstvy nebo unašeče.

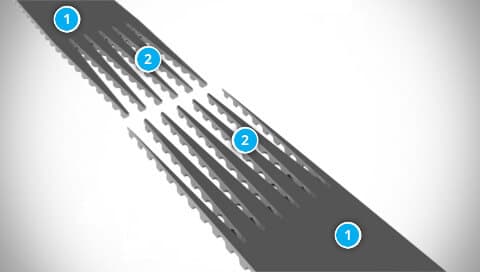

Konstrukce řemenů
- Polyuretanová metráž daného rozměru
- Vyseknutý spoj připravený ke svaření
Oblasti použití řemenů
Polyuretanové ozubené řemeny svařované nacházejí použití ve všech oblastech průmyslu jako transportní řemeny.
Nejčastěji se používají u dopravníků ve sklářském, keramickém, potravinářském, automobilovém nebo dřevozpracujícím průmyslu, v distribučních centrech, u balících strojů a mnoha dalších zařízeních.
Vlastnosti řemenů
- Vysoký přenášený výkon a dlouhá životnost
- Odolnost vůči oleji, benzínu, benzolu, UV záření a ozónu
- Odolnost vůči otěru
- Bez nutnosti údržby
- Teplotní odolnost podle způsobu použití od −30 °C do +80 °C
Značení řemenů
Příklad:
T10 - 50 - 8920 V + Linatex 2,0 mm
| Část značení | Popis |
|---|---|
| TTrapezoidal/Trapezprofil Profil T je standardní lichoběžníkový profil s metrickou roztečí pro stávající aplikace ozubených řemenů. Tvar zubů umožňuje párování řemenic bez vůle, což přispívá k jedinečné přesnosti. |
Profil |
| 10 |
Rozteč zubů v mm |
| 50 |
Šířka řemenu v mm |
| 8920 |
Délka řemenu vmm |
| V |
Svařovaný |
| Linatex 2,0 mm |
Povrchová vrstva |
Poznámka
Polyuretanové ozubené řemeny svařované se vyrábí v mnoha profilech.
Minimální délka je podle profilu asi 700 mm, maximální délka není omezena.
Volitelné povrchové vrstvy řemenů
Volba povrchové vrstvy je závislá na druhu stroje, teplotě okolí, velikosti řemenic atd. Při specifikaci povrchové vrstvy řemenů je určující materiál a tlouštka vrstvy.
| Název vrstvy | Materiál | Náhled vrstvy |
|---|---|---|
| PAZNylonová textilie na zubech – PolyAmid Zahne. Někdy též značeno jako NFT – Nylon Fabric on Teeth. (NFTNylonová textilie na zubech – Nylon Fabric on Teeth. Jindy též značeno jako PAZ – PolyAmid Zahne.) - nylonová textilie na zubech Nízký součinitel tření |
Nylon |  |
| PARNylonová textilie na hřbetu – PolyAmid Rücken. Někdy též značeno jako NFB – Nylon Fabric on Back. (NFBNylonová textilie na hřbetu – Nylon Fabric on Back. Jindy též značeno jako PAR – PolyAmid Rücken.) - nylonová textilie na hřbetu Ochrana povrchu |
Nylon |  |
| PAZNylonová textilie na zubech – PolyAmid Zahne. Někdy též značeno jako NFT – Nylon Fabric on Teeth. + PARNylonová textilie na hřbetu – PolyAmid Rücken. Někdy též značeno jako NFB – Nylon Fabric on Back. (NFTNylonová textilie na zubech – Nylon Fabric on Teeth. Jindy též značeno jako PAZ – PolyAmid Zahne. + NFBNylonová textilie na hřbetu – Nylon Fabric on Back. Jindy též značeno jako PAR – PolyAmid Rücken.) - textilie na zubech i na hřbetu Nízký součinitel tření i ochrana povrchu |
Nylon |  |
Textilie na hřbetu a na zubech lze kombinovat se všemi ostatními vrstvami. Kompletní nabídka povrchových vrstev řemenů a pásů
Soubory ke stažení
Rozměry a parametry polyuretanových nekonečných - svařovaných ozubených řemenů
Katalogové listy TYMA CZ
Česky a anglicky (PDF 196,24 kB)
