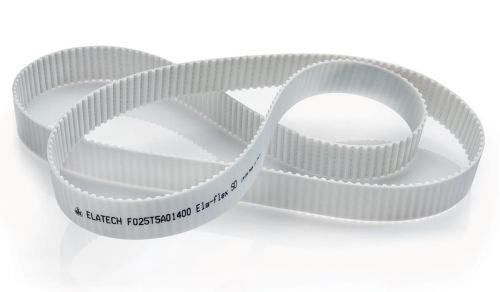

Polyuretanové nekonečné ozubené řemeny FLEX
Nekonečné hnací nebo transportní ozubené řemeny FLEX jsou vyráběny na zakázku.
Základ řemenu je tvořen ocelovým tažným vláknem, ve speciálních případech aramidovým nebo nerezovým, které je bez jakéhokoliv spoje (nekonečné). Zuby a hřbet řemenu jsou vyrobeny z termoplastického polyuretanu.
Řemeny jsou vyráběny jako jeden celek bez spoje v délkách do 22 m a lze na ně navařovat nebo nalepovat povrchové vrstvy nebo unašeče.

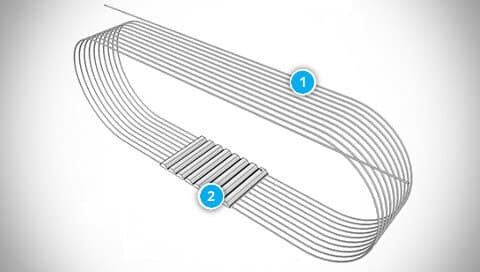

Konstrukce řemenů
- Nekonečná ocelová tažná vlákna
- Zuby a hřbet z polyuretanu
Oblasti použití řemenů
Polyuretanové ozubené řemeny nekonečné FLEX nacházejí použití ve všech oblastech průmyslu jako hnací, odtahové nebo transportní řemeny.
Nejčastěji se používají v potravinářském, automobilovém, textilním, sklářském, keramickém nebo dřevozpracujícím průmyslu a také v kabelovnách jako hnací nebo odtahové řemeny.
Vlastnosti řemenů
- Vysoký přenášený výkon a dlouhá životnost
- Odolnost vůči oleji, benzínu, benzolu, UV záření a ozónu
- Odolnost vůči otěru
- Bez nutnosti údržby
- Teplotní odolnost podle způsobu použití od −30 °C do +80 °C
Značení řemenů
Příklad:
50 T10 - 8920 FLEX
| Část značení | Popis |
|---|---|
| 50 |
Šířka řemenu v mm |
| TTrapezoidal/Trapezprofil Profil T je standardní lichoběžníkový profil s metrickou roztečí pro stávající aplikace ozubených řemenů. Tvar zubů umožňuje párování řemenic bez vůle, což přispívá k jedinečné přesnosti. |
Profil |
| 10 |
Rozteč zubů v mm |
| 8920 |
Délka řemenu vmm |
| FLEX |
Typ řemenu (nekonečný bez spoje) |
Volitelné povrchové vrstvy řemenů
Volba povrchové vrstvy je závislá na druhu stroje, teplotě okolí, velikosti řemenic atd. Při specifikaci povrchové vrstvy řemenů je určující materiál a tlouštka vrstvy.
| Název vrstvy | Materiál | Náhled vrstvy |
|---|---|---|
| PAZNylonová textilie na zubech – PolyAmid Zahne. Někdy též značeno jako NFT – Nylon Fabric on Teeth. (NFTNylonová textilie na zubech – Nylon Fabric on Teeth. Jindy též značeno jako PAZ – PolyAmid Zahne.) - nylonová textilie na zubech Nízký součinitel tření |
Nylon |  |
| PARNylonová textilie na hřbetu – PolyAmid Rücken. Někdy též značeno jako NFB – Nylon Fabric on Back. (NFBNylonová textilie na hřbetu – Nylon Fabric on Back. Jindy též značeno jako PAR – PolyAmid Rücken.) - nylonová textilie na hřbetu Ochrana povrchu |
Nylon |  |
| PAZNylonová textilie na zubech – PolyAmid Zahne. Někdy též značeno jako NFT – Nylon Fabric on Teeth. + PARNylonová textilie na hřbetu – PolyAmid Rücken. Někdy též značeno jako NFB – Nylon Fabric on Back. (NFTNylonová textilie na zubech – Nylon Fabric on Teeth. Jindy též značeno jako PAZ – PolyAmid Zahne. + NFBNylonová textilie na hřbetu – Nylon Fabric on Back. Jindy též značeno jako PAR – PolyAmid Rücken.) - textilie na zubech i na hřbetu Nízký součinitel tření i ochrana povrchu |
Nylon |  |
Textilie na hřbetu a na zubech lze kombinovat se všemi ostatními vrstvami. Kompletní nabídka povrchových vrstev řemenů a pásů
Soubory ke stažení
Rozměry a parametry polyuretanových nekonečných - svařovaných ozubených řemenů
Katalogové listy TYMA CZ
Česky a anglicky (PDF 196,24 kB)
