Polyuretanové transportní ozubené řemeny s EMF spojem
Transportní řemeny s EMFElatech Mechanical Fastening

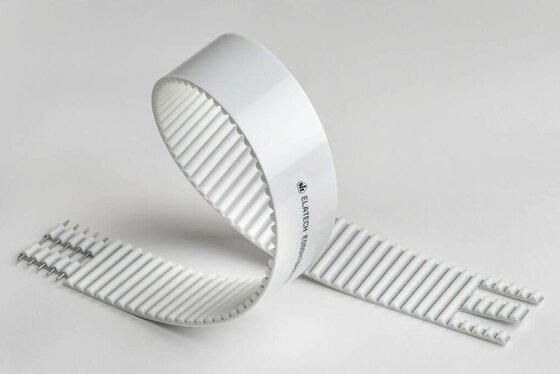

Systém mechanického upevnění spojovacího prvku řemene od společnosti Elatech. Jde o speciální rozebiratelný spoj s kovovými čepy určený pro výrobu nekonečných řemenů ze standardních metráží. spojem jsou nekonečné transportní polyuretanové ozubené řemeny vyráběné ze standardních metráží spojené speciálním spojem s kovovými čepy. Spoj je rozebiratelný.
Řemeny jsou z metráže dopředu připraveny na požadovaný rozměr a na stroji mohou být velice rychle spojeny, protože na obou koncích jsou vyseknuty speciální prstové spoje a připraveny otvory napříč zuby.
Tímto způsobem mohou být spojovány i řemeny s povrchovými vrstvami.

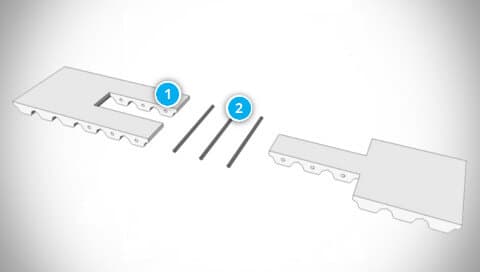

Konstrukce řemenů
- Polyuretanová metráž s připraveným vyseknutým spojem
- Spojovací kovové čepy
Oblasti použití řemenů
Polyuretanové řemeny s EMF spojem nacházejí použití ve vybraných oblastech průmyslu jako transportní ozubené řemeny.
Nejčastěji se používají u strojů, kde je potřeba spojit řemen přímo na zařízení bez náročné demontáže zařízení. Používají se v automobilovém nebo dřevozpracujícím průmyslu, v distribučních centrech, u balících strojů a mnoha dalších zařízeních.
Značení řemenů
Příklad:
AT10 - 50 - 8920 EMF
| Část značení | Popis |
|---|---|
| ATProfil AT je modernizovaný profil T (Trapezprofil). Zvětšený objem zubů umožňuje dosahovat vyšší nosnosti zubů. Optimalizovaný úhel boků zubů zajišťuje lepší záběr zubů. Řemenice lze rovněž párovat bez vůle, což vede k nepřekonatelné přesnosti. |
Profil |
| 10 |
Rozteč zubů v mm |
| 50 |
Šířka řemenu v mm |
| 8920 |
Délka řemenu vmm |
| EMF |
Typ řemenu (s EMF spojem) |
Volitelné povrchové vrstvy řemenů
Volba povrchové vrstvy je závislá na druhu stroje, teplotě okolí, velikosti řemenic atd. Při specifikaci povrchové vrstvy řemenů je určující materiál a tlouštka vrstvy.
| Název vrstvy | Materiál | Náhled vrstvy |
|---|---|---|
| PAZNylonová textilie na zubech – PolyAmid Zahne. Někdy též značeno jako NFT – Nylon Fabric on Teeth. (NFTNylonová textilie na zubech – Nylon Fabric on Teeth. Jindy též značeno jako PAZ – PolyAmid Zahne.) - nylonová textilie na zubech Nízký součinitel tření |
Nylon |  |
| PARNylonová textilie na hřbetu – PolyAmid Rücken. Někdy též značeno jako NFB – Nylon Fabric on Back. (NFBNylonová textilie na hřbetu – Nylon Fabric on Back. Jindy též značeno jako PAR – PolyAmid Rücken.) - nylonová textilie na hřbetu Ochrana povrchu |
Nylon |  |
| PAZNylonová textilie na zubech – PolyAmid Zahne. Někdy též značeno jako NFT – Nylon Fabric on Teeth. + PARNylonová textilie na hřbetu – PolyAmid Rücken. Někdy též značeno jako NFB – Nylon Fabric on Back. (NFTNylonová textilie na zubech – Nylon Fabric on Teeth. Jindy též značeno jako PAZ – PolyAmid Zahne. + NFBNylonová textilie na hřbetu – Nylon Fabric on Back. Jindy též značeno jako PAR – PolyAmid Rücken.) - textilie na zubech i na hřbetu Nízký součinitel tření i ochrana povrchu |
Nylon |  |
Textilie na hřbetu a na zubech lze kombinovat se všemi ostatními vrstvami. Kompletní nabídka povrchových vrstev řemenů a pásů
