Polyuretanové transportní ozubené řemeny s upevňovacím systémem EFT
Mechanický upevňovací systém EFTElatech False Tooth
Mechanický upevňovací systém od společnosti Elatech speciálně navržený pro upevnění unašečů, držáků nebo příček pomocí šroubů. Zub řemene je nahrazen kovovým zubem z pozinkované nebo nerezové oceli, který má v sobě závity. Do těchto závitů jsou pak z vrchní strany přišroubovány příslušné unašeče. je speciálně navržený pro upevnění unašečů, držáků nebo příček pomocí šroubů. Tento systém umožňuje namontování profilů z jakéhokoli materiálu (např. z oceli, polyamidu, POMPolyoxymethylen, známý také jako polyacetal nebo acetal., dřeva atp.) a v jakékoli velikosti.
Zub řemene je nahrazen kovovým zubem z pozinkované nebo nerezové oceli, který má v sobě závity. Do těchto závitů jsou pak z vrchní strany přišroubovány příslušné unašeče.

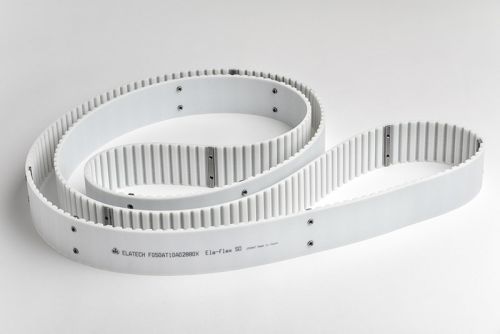

Řemeny s EFTElatech False Tooth
Mechanický upevňovací systém od společnosti Elatech speciálně navržený pro upevnění unašečů, držáků nebo příček pomocí šroubů. Zub řemene je nahrazen kovovým zubem z pozinkované nebo nerezové oceli, který má v sobě závity. Do těchto závitů jsou pak z vrchní strany přišroubovány příslušné unašeče. systémem jsou k dispozici ve 2 verzích: s celokovovým zubem, kde zub pásu z polyuretanu je zcela nahrazen, nebo s vloženým elementem v zubu, kde boky zubů zůstávají a zabraňují kontaktu kovu s řemenicí.

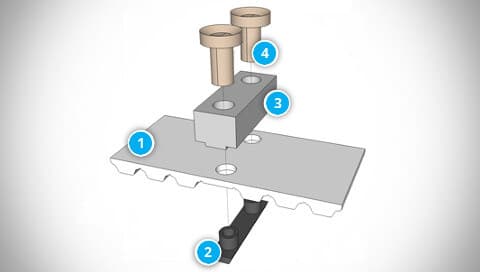

Konstrukce řemenů
- Polyuretanová metráž s odbroušeným zubem a otvory
- Kovová vložka na straně zubu
- Připevněný unašeč
- Upevňovací šrouby
Oblasti použití řemenů
Transportní řemeny s upevňovacím systémem EFT nacházejí použití ve vybraných oblastech průmyslu jako transportní ozubené řemeny tam, kde jsou unašeče vystaveny velkému namáhání, kde je nutno k řemenu připevnit unašeče z jiného materiál než polyuretanu nebo kde potřebujeme unašeče snadno demontovat a vyměnit.
Nejčastěji se používají u strojů v potravinářském, automobilovém nebo dřevozpracujícím průmyslu, v distribučních centrech, u balicích strojů a mnoha dalších zařízeních.
Značení řemenů
Příklad:
AT10 - 50 - 8900 EFT na každém 10 zubu
| Část značení | Popis |
|---|---|
| ATProfil AT je modernizovaný profil T (Trapezprofil). Zvětšený objem zubů umožňuje dosahovat vyšší nosnosti zubů. Optimalizovaný úhel boků zubů zajišťuje lepší záběr zubů. Řemenice lze rovněž párovat bez vůle, což vede k nepřekonatelné přesnosti. |
Profil |
| 10 |
Rozteč zubů v mm |
| 50 |
Šířka řemenu v mm |
| 8900 |
Délka řemenu vmm |
| EFT na každém 10 zubu |
Upevňovací systém řemenu |
Volitelné povrchové vrstvy řemenů
Volba povrchové vrstvy je závislá na druhu stroje, teplotě okolí, velikosti řemenic atd. Při specifikaci povrchové vrstvy řemenů je určující materiál a tlouštka vrstvy.
| Název vrstvy | Materiál | Náhled vrstvy |
|---|---|---|
| PAZNylonová textilie na zubech – PolyAmid Zahne. Někdy též značeno jako NFT – Nylon Fabric on Teeth. (NFTNylonová textilie na zubech – Nylon Fabric on Teeth. Jindy též značeno jako PAZ – PolyAmid Zahne.) - nylonová textilie na zubech Nízký součinitel tření |
Nylon |  |
| PARNylonová textilie na hřbetu – PolyAmid Rücken. Někdy též značeno jako NFB – Nylon Fabric on Back. (NFBNylonová textilie na hřbetu – Nylon Fabric on Back. Jindy též značeno jako PAR – PolyAmid Rücken.) - nylonová textilie na hřbetu Ochrana povrchu |
Nylon |  |
| PAZNylonová textilie na zubech – PolyAmid Zahne. Někdy též značeno jako NFT – Nylon Fabric on Teeth. + PARNylonová textilie na hřbetu – PolyAmid Rücken. Někdy též značeno jako NFB – Nylon Fabric on Back. (NFTNylonová textilie na zubech – Nylon Fabric on Teeth. Jindy též značeno jako PAZ – PolyAmid Zahne. + NFBNylonová textilie na hřbetu – Nylon Fabric on Back. Jindy též značeno jako PAR – PolyAmid Rücken.) - textilie na zubech i na hřbetu Nízký součinitel tření i ochrana povrchu |
Nylon |  |
Textilie na hřbetu a na zubech lze kombinovat se všemi ostatními vrstvami. Kompletní nabídka povrchových vrstev řemenů a pásů
