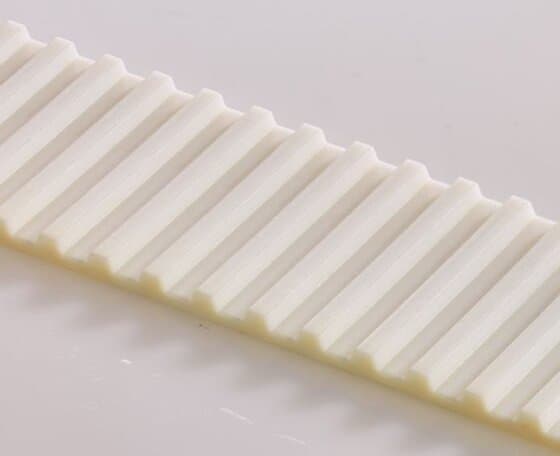

Polyuretanové ozubené metráže Total Protection (bez vnitřní drážky)
Polyuretanové ozubené řemeny bez vnitřní drážky na zubech Total Protection v metráži jsou rozměrově ve zcela standardních profilech TTrapezoidal/Trapezprofil
Profil T je standardní lichoběžníkový profil s metrickou roztečí pro stávající aplikace ozubených řemenů. Tvar zubů umožňuje párování řemenic bez vůle, což přispívá k jedinečné přesnosti., ATProfil AT je modernizovaný profil T (Trapezprofil). Zvětšený objem zubů umožňuje dosahovat vyšší nosnosti zubů. Optimalizovaný úhel boků zubů zajišťuje lepší záběr zubů. Řemenice lze rovněž párovat bez vůle, což vede k nepřekonatelné přesnosti. a HTDHigh Torque Drive
Profil HTD zajišťuje díky výšce zubů ve tvaru půlkruhů obzvlášť vysokou bezpečnost proti přeskakování zubů za provozu. Profil HTD se optimálně hodí pro přenos vysokokrouticích momentů..

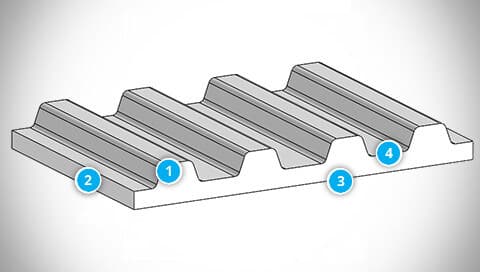

Konstrukce řemenů
- Zuby z polyuretanu
- Ocelová tažná vlákna
- Hřbet z polyuretanu
- Pata zubu bez technologické drážky - tažná vlákna jsou zalita v polyuretanu
Oblasti použití řemenů
Polyuretanové ozubené řemeny nacházejí použití u lineárních pohonů ve vlhkém prostředí, při trvalém kontaktu s vodou nebo jinými látkami, způsobujícími narušení ocelového tažného vlákna nebo jeho reznutí.
Používají se u mycích linek, při zpracování masa a ryb, na balících strojích a potravinářských strojích nebo na jiných strojích.
Vlastnosti řemenů
- Vysoký přenášený výkon a dlouhá životnost
- Odolnost vůči oleji, benzínu, benzolu, UV záření a ozónu
- Odolnost proti korozi
- Odolnost vůči otěru
- Bez nutnosti údržby
- Rozsah teplot pro specifické aplikace od −30 °C do +80 °C
Značení řemenů
Příklad:
8M - TP - 50 CONTI SYNCHRODRIVE
| Část značení | Popis |
|---|---|
| 8M |
Profil řemenu a rozteč zubů |
| TP |
Total Protection (speciální provedení bez drážky na spodní straně zubu a antikorozní úprava řemenu) |
| 50 |
Šířka řemenu v mm |
| CONTI SYNCHRODRIVE |
Typ řemenu |
Volitelné povrchové vrstvy řemenů
Volba povrchové vrstvy je závislá na druhu stroje, teplotě okolí, velikosti řemenic atd. Při specifikaci povrchové vrstvy řemenů je určující materiál a tlouštka vrstvy.
| Název vrstvy | Materiál | Náhled vrstvy |
|---|---|---|
| PAZNylonová textilie na zubech – PolyAmid Zahne. Někdy též značeno jako NFT – Nylon Fabric on Teeth. (NFTNylonová textilie na zubech – Nylon Fabric on Teeth. Jindy též značeno jako PAZ – PolyAmid Zahne.) - nylonová textilie na zubech Nízký součinitel tření |
Nylon |  |
| PARNylonová textilie na hřbetu – PolyAmid Rücken. Někdy též značeno jako NFB – Nylon Fabric on Back. (NFBNylonová textilie na hřbetu – Nylon Fabric on Back. Jindy též značeno jako PAR – PolyAmid Rücken.) - nylonová textilie na hřbetu Ochrana povrchu |
Nylon |  |
| PAZNylonová textilie na zubech – PolyAmid Zahne. Někdy též značeno jako NFT – Nylon Fabric on Teeth. + PARNylonová textilie na hřbetu – PolyAmid Rücken. Někdy též značeno jako NFB – Nylon Fabric on Back. (NFTNylonová textilie na zubech – Nylon Fabric on Teeth. Jindy též značeno jako PAZ – PolyAmid Zahne. + NFBNylonová textilie na hřbetu – Nylon Fabric on Back. Jindy též značeno jako PAR – PolyAmid Rücken.) - textilie na zubech i na hřbetu Nízký součinitel tření i ochrana povrchu |
Nylon |  |
Textilie na hřbetu a na zubech lze kombinovat se všemi ostatními vrstvami. Kompletní nabídka povrchových vrstev řemenů a pásů
Soubory ke stažení
Rozměry a parametry polyuretanových ozubených řemenů v metráži
Katalogové listy TYMA CZ
Česky a anglicky (PDF 903,91 kB)
Technická data a vlastnosti řemenů Total Protection
Katalogové listy Elatech
Anglicky (PDF 974,02 kB)
