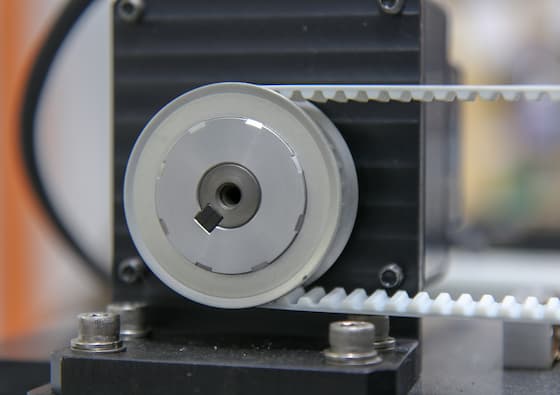

Polyuretanové ozubené metráže STD S14M
Polyuretanové ozubené řemeny profilu STDSuper Torque Drive
Evolventní tvar profilu STD umožňuje optimální záběr zubů do řemenice. Díky tomu se vyznačuje přesným a bezhlučným chodem i při vysokých rychlostech řemene. S14M v metráži jsou vyrobeny z termoplastického polyuretanu, který má vysokou rozměrovou stálost a odolnost proti opotřebení, a ocelového tažného vlákna, ve speciálních případech aramidového nebo nerezového.
Metráž lze za tepla spojovat v nekonečné řemeny.
Konstrukce řemenů
- Zuby z polyuretanu
- Ocelová tažná vlákna
- Hřbet z polyuretanu
Oblasti použití řemenů
Polyuretanové ozubené řemeny nacházejí použití ve všech oblastech, od miniaturních pohonů, vysoce přesných polohovacích a třídících mechanismů, malých ručních strojků až po vysoce výkonné pohony stavebních a dřevoobráběcích strojů.
Vlastnosti řemenů
- Vysoký přenášený výkon a dlouhá životnost
- Odolnost vůči oleji, benzínu, benzolu, UV záření a ozónu
- Odolnost vůči otěru
- Teplotní odolnost podle způsobu použití od −30 °C do +80 °C
- Bez nutnosti údržby
Značení řemenů
Příklad:
STD S14M - 115 XHP PAZ CONTI SYNCHRODRIVE
| Část značení | Popis |
|---|---|
| STDSuper Torque Drive Evolventní tvar profilu STD umožňuje optimální záběr zubů do řemenice. Díky tomu se vyznačuje přesným a bezhlučným chodem i při vysokých rychlostech řemene. |
Profil |
| S14M |
Rozteč zubů v mm |
| 115 |
Šířka řemenu v mm |
| XHPeXtremely High Power | |
| PAZNylonová textilie na zubech – PolyAmid Zahne. Někdy též značeno jako NFT – Nylon Fabric on Teeth. | |
| CONTI SYNCHRODRIVE |
Typ řemenu |
Provedení řemenů
| Provedení | Popis |
|---|---|
| HPHigh Power | Standardní verze s vysokou pevností v tahu |
| XHPeXtremely High Power | Zesílená verze s vysokou pevností v tahu |
| XHPeXtremely High Power II | Extrémně vysoká pevnost v tahu |
| HSHigh Stiffness | Vysoká tuhost – hodnota modulu pružnosti |
| HSHigh Stiffness II | Extrémně vysoká tuhost – hodnota modulu pružnosti |
| HFHigh Flexibility | Vysoká ohebnost |
| HPHigh Power-Niro | Tažná vlákna z nerezové oceli |
| Aramid | Aramidová tažná vlákna |
Volitelné povrchové vrstvy řemenů
Volba povrchové vrstvy je závislá na druhu stroje, teplotě okolí, velikosti řemenic atd. Při specifikaci povrchové vrstvy řemenů je určující materiál a tlouštka vrstvy.
| Název vrstvy | Materiál | Náhled vrstvy |
|---|---|---|
| PAZNylonová textilie na zubech – PolyAmid Zahne. Někdy též značeno jako NFT – Nylon Fabric on Teeth. (NFTNylonová textilie na zubech – Nylon Fabric on Teeth. Jindy též značeno jako PAZ – PolyAmid Zahne.) – nylonová textilie na zubech Nízký součinitel tření |
Nylon |  |
| PARNylonová textilie na hřbetu – PolyAmid Rücken. Někdy též značeno jako NFB – Nylon Fabric on Back. (NFBNylonová textilie na hřbetu – Nylon Fabric on Back. Jindy též značeno jako PAR – PolyAmid Rücken.) – nylonová textilie na hřbetu Ochrana povrchu |
Nylon |  |
| PAZNylonová textilie na zubech – PolyAmid Zahne. Někdy též značeno jako NFT – Nylon Fabric on Teeth. + PARNylonová textilie na hřbetu – PolyAmid Rücken. Někdy též značeno jako NFB – Nylon Fabric on Back. (NFTNylonová textilie na zubech – Nylon Fabric on Teeth. Jindy též značeno jako PAZ – PolyAmid Zahne. + NFBNylonová textilie na hřbetu – Nylon Fabric on Back. Jindy též značeno jako PAR – PolyAmid Rücken.) – textilie na zubech i na hřbetu Nízký součinitel tření i ochrana povrchu |
Nylon |  |
Textilie na hřbetu a na zubech lze kombinovat se všemi ostatními vrstvami. Kompletní nabídka povrchových vrstev řemenů a pásů
Barva řemenů
Nejčastější barvou polyuretanových metráží s ocelovým vláknem je bílá. Výrobce ContiTech současně nabízí tyto řemeny i v černé barvě.
U základních řemenů HPHigh Power se jedné o provedení se stejnými vlastnostmi jako řemeny v bílé barvě. Rozdíl je pouze optický. Černá barva je pro některé aplikace žádána z důvodu designu nebo kvůli větší stálosti této barvy při působení světla. Bílá barva se totiž s časem mění – žloutne. Na bílé jsou navíc patrnější jakékoli skvrny.
Zesílené typy XHPeXtremely High Power, XHPeXtremely High PowerII, HSHigh Stiffness a HSHigh StiffnessII jsou společností ContiTech většinou vyráběny pouze v černé barvě.
Soubory ke stažení
Rozměry a parametry polyuretanových ozubených řemenů v metráži
Katalogové listy TYMA CZ
Česky a anglicky (PDF 903,91 kB)
