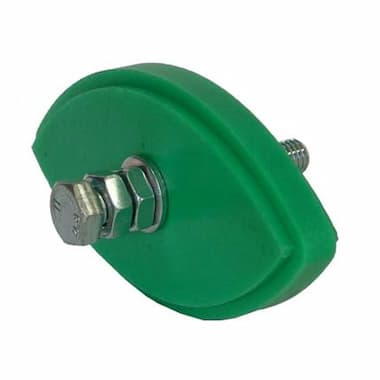

OVR 30-4 - simplex pro řetěz 12B-1 (šroub M10)
Napínací kluzný blok
Cena bez DPH: 687,30Kč
Cena s DPH: 831,60Kč s DPH
Katalogová cena bez DPH:
701,00Kč
Skladem Informace o skladových zásobách aktualizujeme na e-shopu každé 2 hodiny.
Zboží, které máme skladem, bývá připravené k odeslání nebo osobnímu odběru nejpozději následující pracovní den. V případě osobního odběru počkejte před vyzvednutím na informaci, že je zboží pro Vás připravené.
Parametry kluzného bloku
Výška kluzného bloku. U kluzných bloků OVR bývá označována jako Q.
Vnitřní šířka kluzného profilu. U kluzných bloků OVR bývá označována jako W.
Efektivní délka upevňovancího šroubu. U kluzných bloků OVR bývá označována jako H nebo I.
Velikost šroubu k připevnění napínáku. U komponent univerzálních pákových napínáků bývá označována jako M.
Tento typizovaný produkt může pocházet od různých výrobců. Aktuálně dodávanou značku vám sdělíme na vyžádání.
V tištěném katalogu můžete tento materiál najít také pod zkratkou ST.
Popis kluzného bloku
OVR 30-4 - simplex pro řetěz 12B-1 (šroub M10) jsou součástí napínáku pro dopínání řetězů za provozu.
Skládají se z vlastního kluzného segmentu vyrobeného ze speciálního vysoce odolného a otěruvzdorného plastu a upevňovacího šroubu. Pomocí šroubu je připevněn k páce univerzálního napínáku.
Jedná se o univerzální pružný element, který může současně vykonávat funkcí odpružení, vedení, napínání a tlumení.
Konstrukce kluzného bloku
- Kluzný blok z plastu
- Upevňovací šroub s maticí a podložkou
Oblasti použití kluzného bloku
OVR (kluzné bloky) jsou určeny pro dopínání běžných průmyslových válečkových řetězů ve všech odvětvích průmyslu.
Typické použití je u válečkových řetězů menší a střední velikosti – u dopravníků, válečkových tratí, manipulačních zařízení, stavebních strojů, v dřevozpracujícím průmyslu, balicích strojích nebo v potravinářském průmyslu.
Speciální oválný tvar kluzného bloku OVR umožňuje jeho použití na obou stranách.
Vlastnosti kluzného bloku
- Plní funkci odpružení, vedení a napínání
- Jednoduchá konstrukce, snadná montáž
- Prodlužují životnost a snižují opotřebení
- Omezují vibrace a hlučnost převodů
- Provozní teploty od −40 °C do +80 °C (provozní teplota kluzného bloku ≤ 70 °C)
- Bezúdržbové provedení
- Provozní rychlost ≤ 20 m/min
Materiál kluzného bloku
Polyethylenový kluzný blok s vysokou molekulární hustotou.
Soubory ke stažení
Rozměry a parametry napínacích kluzných bloků OVR
Katalogové listy TYMA CZ
Česky a anglicky (PDF 153,26 kB)
