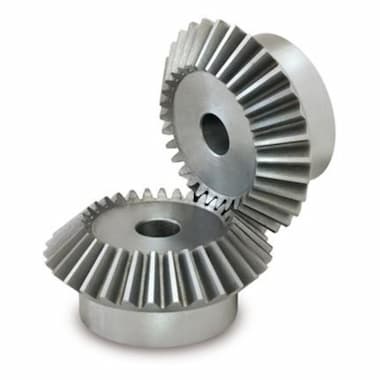

OKS M4,5 Z22/22 A (1:1, ocel)
Kuželové soukolí
Cena bez DPH: 2 250,30Kč
Cena s DPH: 2 722,80Kč s DPH
Katalogová cena bez DPH:
2 296,00Kč
U dodavatele, obvykle odesíláme do 2 týdnů Obvyklá doba, kdy je tento produkt připravený k odeslání. Skutečná dostupnost se může ve výjimečných případech či souhře okolností lišit.
Parametry kuželového soukolí
Určeno pro další obrobení na konečný rozměr. Předvrtaná díra tedy není obrobená s konečnou tolerancí pro přímé použití. Velikost předvrtané díry se může podle výrobní dávky lišit.
Tento typizovaný produkt může pocházet od různých výrobců. Aktuálně dodávanou značku vám sdělíme na vyžádání.
V tištěném katalogu můžete tento materiál najít také pod zkratkou ST.
Popis kuželového soukolí
OKS M4,5 Z22/22 A (1:1, ocel) jsou strojní součásti, sloužící k přenosu krouticího momentu mezi dvěma hřídeli s různoběžnými osami.
Kuželová kola jsou dodávána nejčastěji jako soukolí (dvojice kuželových kol) s poměrem 1 : 1, 1 : 1,5, 1 : 2, 1 : 2,5, 1 : 3, 1 : 3,5 a 1 : 4. Na zakázku mohou být dodávána i jako samostatná kola.
Kuželová soukolí s přímým ozubením se dělí podle typu na typ A dle DIN 3967 v souladu s UNI 6588, nebo typ B – Gleason System.
Námi nabízená kuželová kola mají přímé zuby a úhel záběru 20 °.
Oblasti použití kuželového soukolí
Kuželová soukolí jsou určena pro všeobecné použití ve strojírenství.
Námi dodávaná typizovaná kuželová soukolí jsou určena především pro základní, jednodušší konstrukce a technické řešení u dopravníků, lisů, převodovek, u dřevozpracujících a dřevoobráběcích strojů, zemědělských strojů, ale samozřejmě i u mnoha dalších aplikací.
Materiál kuželového soukolí
Ocel C45 (ČSN 12050) bez kaleného ozubení.
Soubory ke stažení
Rozměry a parametry kuželových soukolí
Katalogové listy TYMA CZ
Česky a anglicky (PDF 1,09 MB)
