Laserový měřič souososti řemenic CONTI LASER ALIGNER
Měřicí přístroj k převodům
Cena bez DPH: 10 639,60Kč
Cena s DPH: 12 873,90Kč s DPH
Katalogová cena bez DPH:
10 856,00Kč
Skladem Informace o skladových zásobách aktualizujeme na e-shopu každé 2 hodiny.
Zboží, které máme skladem, bývá připravené k odeslání nebo osobnímu odběru nejpozději následující pracovní den. V případě osobního odběru počkejte před vyzvednutím na informaci, že je zboží pro Vás připravené.
Parametry přístroje
Popis přístroje

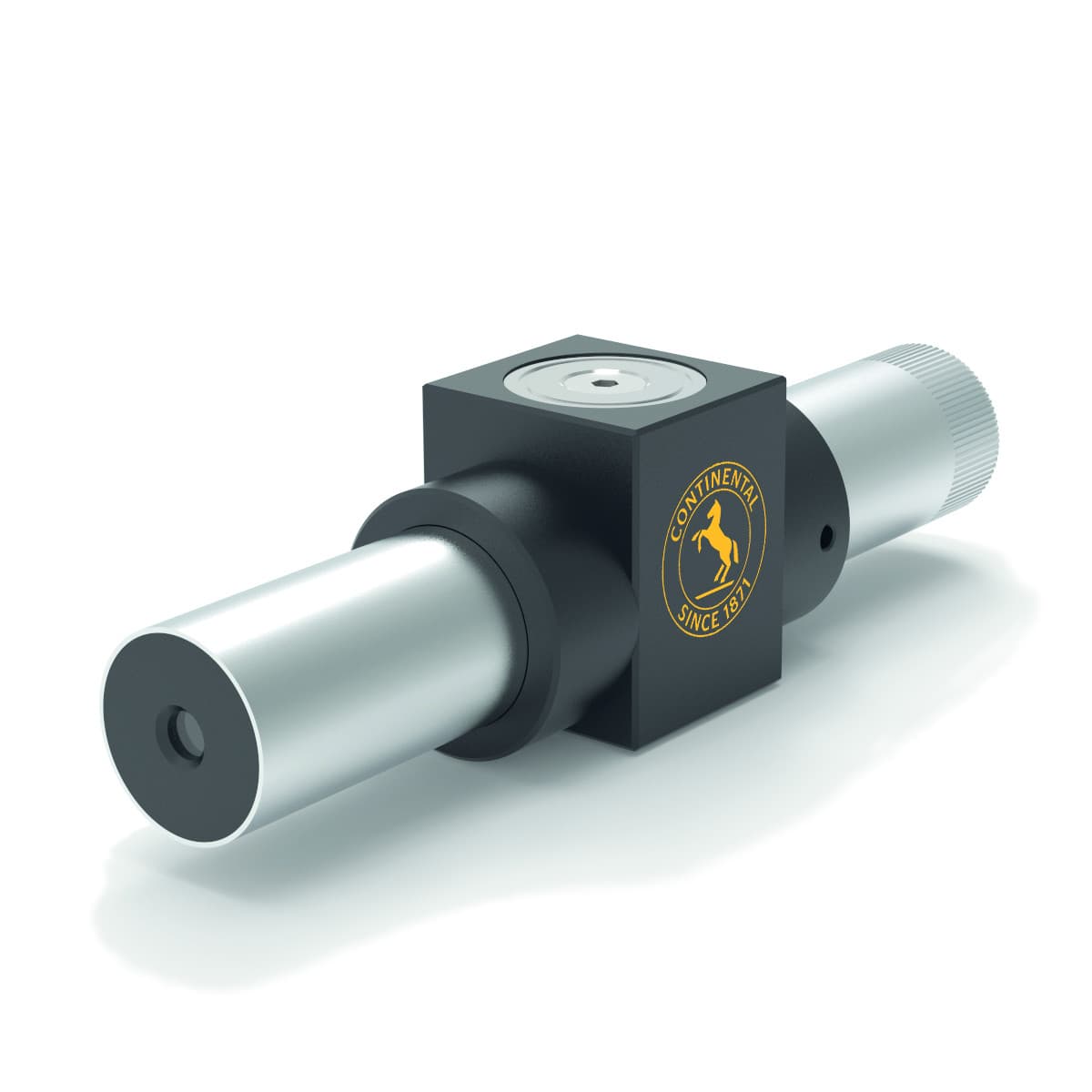

Měřící přístroj ContiTech Belt-Aligner umožňuje přesné ustavení řemenic a řetězových kol pomocí laseru s plochým paprskem.
Výhody přístroje
- Rychlé a jednoduché použití
- Vysoký optický výkon – 5 mW
- Umožňuje dokonalé vyrovnání polohy
- Vysoká přesnost měření
- Snižuje opotřebení řemenových převodů
- Zajišťuje úsporu času a zvýšení kvality produktů
Postup měření

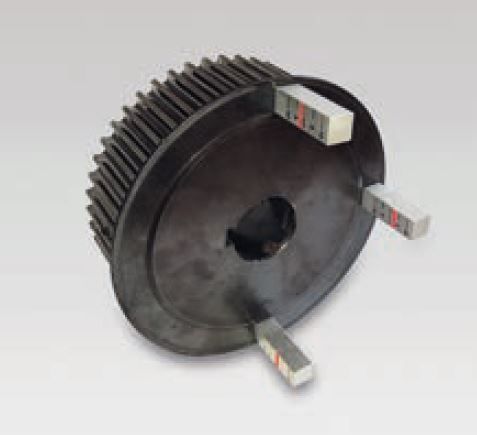

- Přiložte 3 polohovací magnety na měřenou řemenici v polohách 0 °, 90 ° a 270 °.

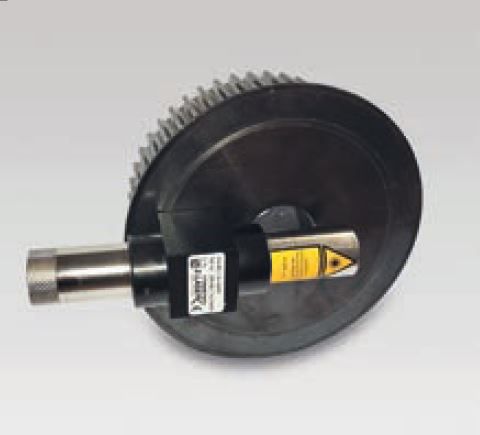

- U řemenice z magnetického materiálu: připevněte Z5A Belt-Aligner na boční stranu druhé řemenice, v případě potřeby použijte magnetickou destičku. (Pozor, při vyrovnávání je potřeba zohlednit tloušťku magnetické destičky.)
- Zapněte měřící přístroj ContiTech Belt-Aligner a vyrovnejte řemenici na přesnou polohu podle paprsků na polohovacích magnetech.
- U řemenice z nemagnetického materiálu: Použijte silnou oboustrannou pásku.
- Ustavení řemenice (horizontální a verikální) je dosaženo, když laserový paprsek protíná na všech 3 polohovacích magnetech stejnou rysku.
- Nasaďte řemeny, nastavte jejich předpětí a proveďte zkušební běh. Pokud je třeba, znovu zkontrolujte ustavení řemenic.
Upozornění
Při provozu se vyhněte přímému zásahu laserového paprsku do očí! Prosím všímejte si magnetických polí! Dodržujte bezpečnostní směrnice BGV-B2! Nepoužívejte ve výbušném prostředí! Prosím udržujte výrobek v suchu.
CE-schváleno.
