Pružné spojky RINGFEDER TNM
RINGFEDER TNM jsou torzně pružné, neprůrazné hřídelové spojky se dvěma kovovými náboji s čelními zuby a pryžovým elementem. Přenášejí krouticí moment přes tlakově namáhané elastické nárazníky vzájemně spojené do mezikroužku, kterým tlumí nárazy a torzní kmitání. Tento element je odolný proti oleji a elektricky vodivý. Náboje spojek TNM se vyrábějí ze šedé litiny jako nevrtané.
Spojky TNM jsou použitelné pro oba směry otáčení a každou montážní polohu.
Dříve byly prodávány pod označením TSCHAN NORMEX.
Řada E (komplety)
Řada G (komplety)
Řady spojek TNM
Pružné spojky TNM nabízíme ve dvojím provedení:
| Produktová řada | Popis | Náhled |
|---|---|---|
Řada E |

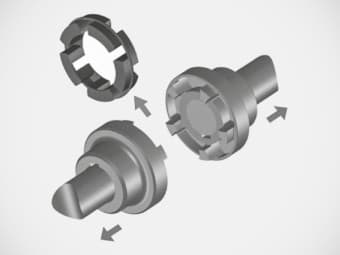

Základní provedení s jednodílnými nábojiKaždý z nábojů sestává pouze z jednoho dílu. Při výměně opotřebovaného pružného elementu, resp. demontáži a montáži, je nutné posunout jednotlivé díly stroje. |
 |
Řada G |

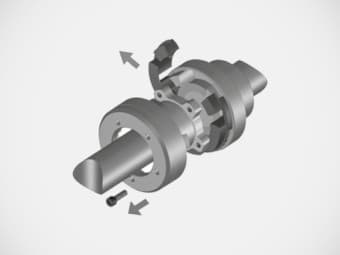

Provedení s vnějším kroužkemJeden z nábojů je složený ze dvou částí – z přírubového náboje a z vnějšího kroužku s čelními zuby, který je k náboji přišroubovaný. Při výměně opotřebovaného pružného elementu, resp. demontáži a montáži, není pak potřeba posouvat jednotlivé díly stroje, ale stačí rozebrat dvojdílný náboj. |
 |
Kromě uvedených základních řad je možné objednat také spojky s mezikusem (TNM H), spojky s brzdovým bubnem (TNM EBT a TNM GBT), spojky s brzdovým kotoučem (TNM ETW a TNM GTW) nebo spojky s přírubou (TNM LE a TNM LG). V případě zájmu je poptejte přes níže uvedený formulář.

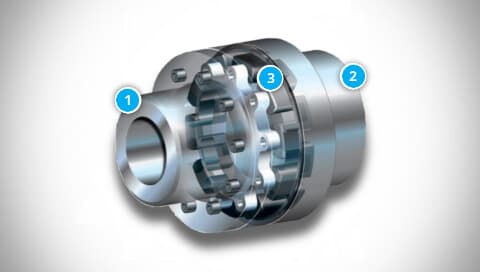

Konstrukce hřídelových spojek
- Jednodílný náboj
- Přírubový náboj
- Vnější kroužek
- Šrouby s válcovou hlavou a podložkami
- Pružný element
Oblasti použití hřídelových spojek
Pružné spojky RINGFEDER TNM (dříve TSCHAN NORMEX) jsou určeny pro nejvyšší požadavky v celé řadě průmyslových odvětví zejména u kompresorů, čerpadel, dopravníků a mnoha dalších strojů.
Robustní provedení a vynikající tlumicí vlastnosti zaručují uživatelům maximální provozní spolehlivost, zejména v aplikacích s výrazným rázovým, střídavým nebo vibračním zatížením.
Vlastnosti hřídelových spojek
- Vyrovnávají úhlové, radiální a axiální přesazení hřídelů
- Pružné elementy různé tvrdosti Shore namáhané na tlak
- Pružné elementy pro teplotní rozsah od −30 °C do +100 °C
- Možnost radiální výměny elementů bez posunutí soustrojí (platí pro vícedílné provedení)
- Průměr vrtání do 280 mm
- Krouticí moment do TKn = 41 000 Nm / TKmax = 97 500 Nm
- Otáčky do nmax = 5 000 1/min
Soubory ke stažení
Související produkty
Pružné spojky RINGFEDER TNS
Pružné spojky RINGFEDER TNB
Pružné spojky SIT TRASCO
Spojky s čelními zuby a polyuretanovým pružným elementem tvaru hvězdice
Bezvůlové spojky SIT TRASCO ES
Bezvůlové spojky s čelními zuby a polyuretanovým pružným elementem tvaru hvězdice
Nabízíme i konstrukční návrhy a výpočet jednotlivých součástí převodů včetně hřídelových spojek. V případě zájmu o tuto službu použijte detailní Formulář pro výpočet převodu nebo spojky.
Profil výrobce hřídelových spojek
Společnost RINGFEDER POWER TRANSMISSION GMBH je světovým dodavatelem špičkových produktů v oblasti pohonné a tlumicí techniky. Uživatelům po celém světě nabízí vynikající upínací zařízení, tlumicí řešení a spojovací systémy pro nejvyšší požadavky na funkčnost a odolnost v celé řadě průmyslových odvětví.
Svým zákazníkům poskytuje nejen odborné poradenství na základě téměř 100 let zkušeností a odborných znalostí, ale společně s nimi také vyvíjí inovativní řešení šitá na míru. Na celosvětovém úspěchu společnosti RINGFEDER se podílejí její pobočky v Německu, USA, Brazílii, Číně, Indii a také celosvětová síť služeb a partnerů.
Jsme autorizovaným regionálním distributorem společnosti RINGFEDER.
