Zubové spojky ESCOGEAR řady N

Řada N jsou celokovové torzně tuhé zubové spojky ESCOGEAR - N v kompaktním provedení s jednodílným tělesem s vnitřním ozubením. Spojky umožňují přenos vysokých kroutících momentů při malých zástavbových rozměrech.

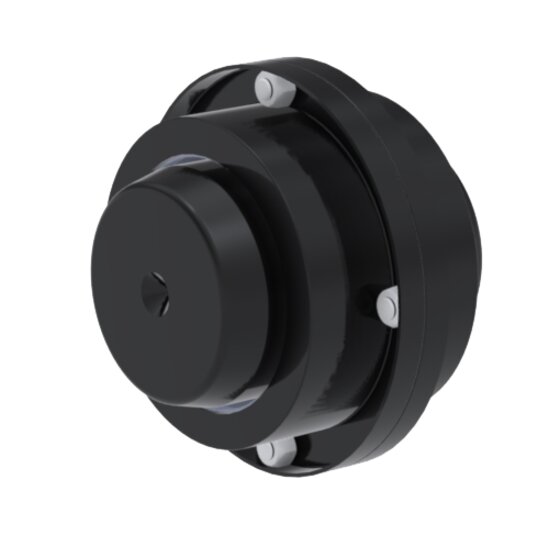

Zubová spojka ESCOGEAR řada N

Pokud formulář odešlete, použijeme Vaše osobní údaje (e-mail) k zaslání odpovědi na Vaši poptávku. Všechny důležité informace naleznete v Zásadách ochrany osobních údajů.

Popis hřídelových spojek

Zubové spojky ESCOGEAR řady N jsou spojky pro nejvyšší kroutící momenty. Skládají se nejčastěji ze dvou nábojů s vnějším ozubením, které jsou propojené jednodílným pouzdrem a utěsněné dvěma přírubami pro udržení dokonale těsnosti i při maximální nesouososti. Jedná se o zjednodušenou a odlehčenou verzi zubových spojek řady Escogear F.

Zubové spojky řady Escogear N umožňují kompenzovat radiální, úhlové a axiální nesouososti. Ačkoliv je úhlová odchylka určena geometrií zubů spojky, může být velikostí axiálního posunutí výrobcem měněna a zvětšována.

Mají malou vůli a umožňují hladký chod v celém rozsahu otáček a kroutícího momentu. Mazání tukem zajišťuje nízkou údržbu a zároveň dovolují poměrně velkou nesouosost hřídelí.

Konstrukce hřídelových spojek

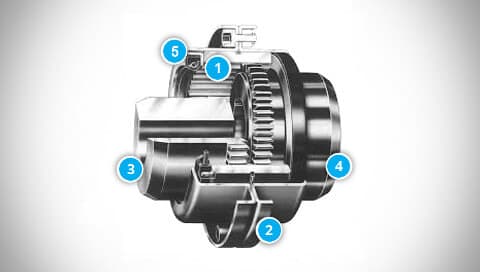

Konstrukce spojek ESCOGEAR N

  1. Jednodílné vnější pouzdro s vnitřním ozubením
  2. Dvoudílný vnější plechový kryt s přírubou
  3. Levý náboj s vnějším ozubením
  4. Pravý náboj s vnějším ozubením
  5. Těsnění ve vnějším krytu

Oblasti použití hřídelových spojek

Zubové spojky ESCOGEAR - N jsou určeny zejména pro ekonomická řešení pohonů ve všech průmyslových odvětvích.

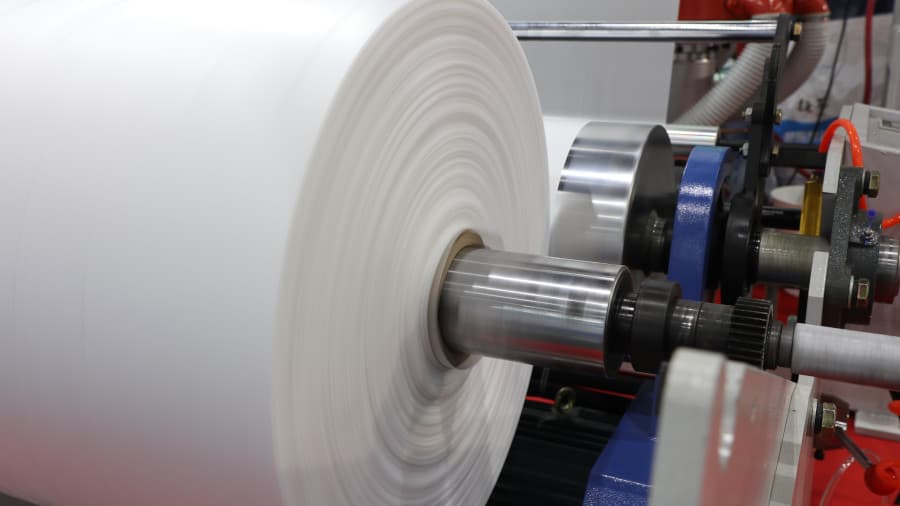

Použití nacházejí zejména u pohonů dopravníkových systémů, válcovacích stolic a dalších  pohonů v ocelárnách, papírenském, chemickém průmyslu a gumárenském průmyslu.

Modulární systém nabízí maximální flexibilitu při sestavování různých uspořádání. Spojky jsou k dispozici v různých velikostech a provedeních.

Materiál hřídelových spojek

Tyto spojky jsou obecně vyrobeny z uhlíkové oceli Ck45 a příruby z lisované oceli.

Výhody hřídelových spojek

  • Maximální průměry vrtání pro standardní průměry hřídelů
  • Snížené vnější rozměry a hmotnost
  • Snadná instalace a minimální požadavky na údržbu
  • Vysoká spolehlivost
  • Dokonalý přenos kroutícího momentu

Soubory ke stažení

Spojky ESCOGEAR NST - náhled

Spojky ESCOGEAR NST

Katalog ESCO

Anglicky (PDF 856,85 kB)


Dotaz ke kategorii hřídelových spojek

Neváhejte se na nás obrátit s jakýmkoli dotazem k produktům v této kategorii.

Nabízíme i konstrukční návrhy a výpočet jednotlivých součástí převodů včetně hřídelových spojek. V případě zájmu o tuto službu použijte detailní Formulář pro výpočet převodu nebo spojky.

Zeptejte se našich specialistů
Antispam

Pokud formulář odešlete, použijeme Vaše osobní údaje (jméno, příjmení, e-mail) k zaslání odpovědi na Vaši poptávku či dotaz. Všechny důležité informace naleznete v Zásadách ochrany osobních údajů.

Profil výrobce hřídelových spojek

ESCO

Společnost ESCO Couplings se díky vývoji, návrhům a výrobě zubových a lamelových spojek pro celý průmyslový trh stala předním světovým výrobcem spojek a je známým a uznávaným specialistou na spojky nejvyšší kvality.

ESCO je rodinný podnik, který se specializuje na navrhování, výrobu, prodej a distribuci produktů a služeb pro přenos energie. Působí v několika evropských zemích, v Číně a v Indii prostřednictvím dceřiných společností. Skupina se dále spoléhá na úzce propojenou síť distributorů, kteří propagují značku ESCO ve více než 25 zemích po celém světě.
