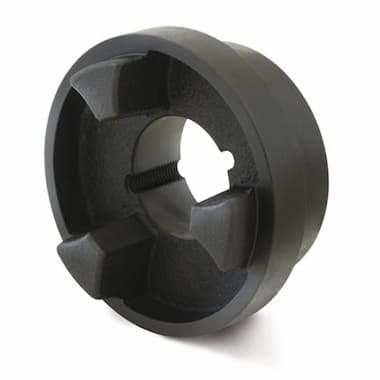

HRC 90 - náboj (typ I, TB 1108, litina)
Hřídelová spojka
Cena bez DPH: 187,20Kč
Cena s DPH: 226,50Kč s DPH
Katalogová cena bez DPH:
191,00Kč
Skladem Informace o skladových zásobách aktualizujeme na e-shopu každé 2 hodiny.
Zboží, které máme skladem, bývá připravené k odeslání nebo osobnímu odběru nejpozději následující pracovní den. V případě osobního odběru počkejte před vyzvednutím na informaci, že je zboží pro Vás připravené.
Parametry hřídelové spojky
Délka náboje. U spojek HRC bývá označována jako B.
Vnější průměr spojky. U spojek HRC bývá označován jako De či De.
Tento typizovaný produkt může pocházet od různých výrobců. Aktuálně dodávanou značku vám sdělíme na vyžádání.
V tištěném katalogu můžete tento materiál najít také pod zkratkou GG.
Popis hřídelové spojky
HRC 90 - náboj (typ I, TB 1108, litina) je součástka určená pro hřídelové spojky HRC.
HRC jsou torzně pružné, neprůrazné hřídelové spojky se dvěma kovovými náboji s čelními zuby a pryžovým elementem. Přenášejí krouticí moment přes tlakově namáhaný elastický nárazník ve tvaru hvězdice, který tlumí nárazy a torzní kmitání. Náboje spojek HRC se vyrábějí ze šedé litiny. Upevňují se na hřídele pomocí kuželových pouzder Taper Lock nebo jsou dodávány jako polotovar a pro upevnění na hřídele je nutné upravit vnitřní otvor.
Konstrukce hřídelové spojky
- Náboje
- Pružný element
Oblasti použití hřídelové spojky
Pružné spojky HRC jsou určeny pro nejvyšší požadavky v celé řadě průmyslových odvětví zejména u kompresorů, čerpadel, dopravníků, stavebních strojů a mnoha dalších strojů. K dispozici jsou v dvojdílném litinovém provedení.
Vlastnosti hřídelové spojky
- Vyrovnávají radiální, axiální a úhlové přesazení hřídelů
- Radiální nesouosost do 0,5 mm a axiální nesouosost do 1,7 mm
- Použití pro teplotní rozsah od −40 °C do +100 °C
- Schopnost přenášet vysoké rychlosti, ekonomicky výhodné řešení
- Jednoduchá montáž bez nutnosti úpravy vrtání (platí pro provedení s pouzdry Taper Lock)
Soubory ke stažení
Rozměry a parametry pružných spojek HRC
Katalogové listy TYMA CZ
Česky a anglicky (PDF 494,92 kB)
