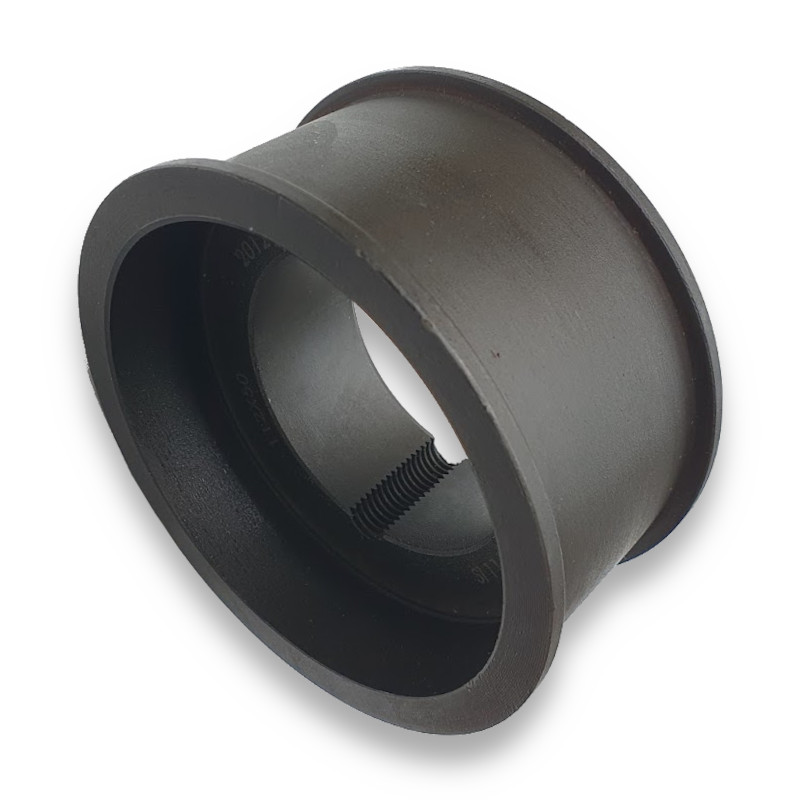

FS 140 - 32 TB 2012 s bočnicemi (typ 2, litina)
Plochá řemenice
Cena bez DPH: 1 907,20Kč
Cena s DPH: 2 307,70Kč s DPH
Katalogová cena bez DPH:
1 946,00Kč
U dodavatele, na dotaz Dodací lhůta bude sdělena na základě zjištění dostupnosti u našeho dodavatele. Napište prosím požadované množství a odešlete nám Dotaz na produkt, nebo řemenice rovnou objednejte. Dodací podmínky Vám sdělíme e-mailem. Teprve po Vašem potvrzení bude toto zboží objednáno u dodavatele.
Parametry řemenice
Jmenovitý průměr neboli účinný průměr řemenice. Bývá označován jako Dm či Dm, jindy také Dw či Dw.
Tento typizovaný produkt může pocházet od různých výrobců. Aktuálně dodávanou značku vám sdělíme na vyžádání.
V tištěném katalogu můžete tento materiál najít také pod zkratkou GG.
Popis řemenice
FS 140 - 32 TB 2012 s bočnicemi (typ 2, litina) je základní plochou řemenicí určenou pro všechny druhy plochých hnacích řemenů. Vyrábí se ze šedé litiny. Její provedení vychází z normy DIN 111.
Řemenice jsou upevňovány na hřídele pomocí kuželových pouzder Taper Lock, díky kterým dochází nejen k upevnění na hřídeli s drážkou pro pero, ale také k axiálnímu zajištění proti posunutí.
Oblasti použití řemenice
Ploché řemenice jsou určeny pro všechny typy plochých řemenů a pásů.
Typické použití nacházejí u pohonů kompresorů, čerpadel, dmychadel, obráběcích strojů, na textilních strojích, v papírenském, chemickém i automobilovém průmyslu a v mnoha dalších odvětvích.
Materiál řemenice
Šedá litina GG 20 – GG 25.
Další materiály na zakázku.
| Parametr | Norma |
|---|---|
| Obvodová házivost | DIN 111 |
| Rovinná házivost | DIN 111 |
| Drsnost povrchu | ISO 254 |
| Stupeň vyvážení | VDI 2060, ISO 1940 |
Poznámka
- Standardní katalogové řemenice jsou staticky vyváženy na stupeň q = 6,3 při 1450 ot/min.
- Při rychlostech nad 30 m/s doporučujeme řemenice vyvážit dynamicky na stupeň q = 6,3 a vyšší.
- Při rychlostech nad 42 m/s je nutno použít řemenice z oceli C45, tvárné litiny GGG 40 nebo jiného materiálu vyšší kvality.
Na objednávku lze řemenice vyvážit ve dvou rovinách dynamicky. Tento požadavek zapište během objednávky do pole „Poznámka“ v posledním kroku před jejím odesláním.
Soubory ke stažení
Rozměry a parametry plochých řemenic pro pouzdra Taper Lock
Katalogové listy TYMA CZ
Česky a anglicky (PDF 847,73 kB)
