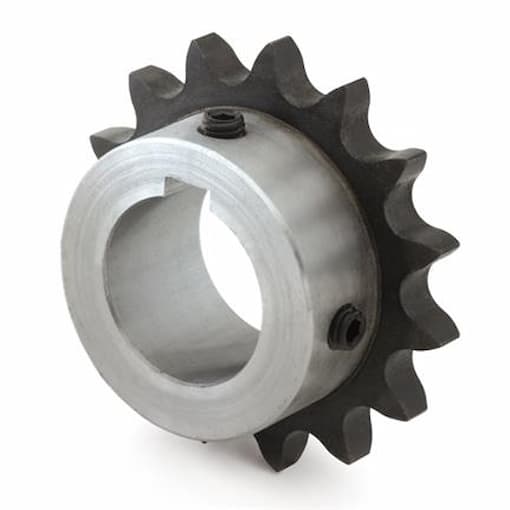

08B-1-12-NKZ/D25 (1/2” × 5/16”) - 12 zubů, s nábojem, kalené zuby, 2 šrouby, díra 25H7, drážka (ocel)
Řetězové kolo
Cena bez DPH: 145,50Kč
Cena s DPH: 176,10Kč s DPH
Katalogová cena bez DPH:
148,00Kč
Skladem Informace o skladových zásobách aktualizujeme na e-shopu každé 2 hodiny.
Zboží, které máme skladem, bývá připravené k odeslání nebo osobnímu odběru nejpozději následující pracovní den. V případě osobního odběru počkejte před vyzvednutím na informaci, že je zboží pro Vás připravené.
Parametry řetězového kola
Roztečný průměr řetězového kola.
Celková šířka řetězového kola včetně náboje. U řetězových kol s hotovou dírou a kalenými zuby bývá označována jako H.
Průměr hotové díry v toleranci H7; s drážkou pro pero. U řetězových kol s hotovou dírou a kalenými zuby bývá označován jako D.
Tento typizovaný produkt může pocházet od různých výrobců. Aktuálně dodávanou značku vám sdělíme na vyžádání.
V tištěném katalogu můžete tento materiál najít také pod zkratkou ST.
Popis řetězového kola
Řetězová kola s názvem 08B-1-12-NKZ/D25 (1/2” × 5/16”) - 12 zubů, s nábojem, kalené zuby, 2 šrouby, díra 25H7, drážka (ocel) jsou připravena k okamžité instalaci na příslušnou hřídel bez nutnosti dalšího obrábění. Jsou určena pro převody se všemi druhy jednořadých válečkových řetězů 08B-1 (1/2″ × 5/16″), tedy pro řetězy tzv. evropské řady (série B), standardizované podle normy ISO 606 (ČSN 02 3311, DIN 8187).
Díra s drážkou pro pero zajišťuje přesné upevnění a účinný přenos síly. Drážka, vyříznutá s tolerancí P9 (podle DIN 6885/1), je umístěna tak, aby byla zarovnána se středem zubu, což umožňuje i montáž kol „v páru“. Díra je vyhotovena s tolerančním polem H7. Náboj řetězových kol je navíc vybaven dvěma závity se stavěcími šrouby pro precizní fixaci na hřídeli. Jeden závit je zarovnán s drážkou pro pero a druhý je posunut o 90°.
Oblasti použití řetězového kola
Řetězová kola 08B s hotovou dírou, nábojem a kalenými zuby pro řetězy DIN 8187 jsou určena pro širokou škálu průmyslových aplikací – od lehkého po těžký průmysl.
Nejčastěji se využívají v pohonech, ale uplatnění nacházejí i ve zdvihacích a transportních systémech. Mezi typické oblasti použití patří dopravníky, potravinářské stroje a sklářské stroje, stejně jako mnoho dalších průmyslových zařízení.
Materiál řetězového kola
Ocel C45E (podle UNI EN 10083-1).
Soubory ke stažení
Rozměry a parametry hotových řetězových kol 08B-1 s kalenými zuby, dírou a drážkou pro pero
Katalogové listy TYMA CZ
Česky a anglicky (PDF 381,83 kB)
