Válečkové řetězy KettenWulf pro náročné. Přehledně
Od standardních typů podle DIN 8187, přes zesílené nebo antikorozní, až po špičkovou řadu TGI. Nabídka v e-shopu je nově širší a členitější.
- KettenWulf KW – nadstandardní standard
- KettenWulf HFS – High Fatigue Strength
- KettenWulf, co nerezaví? TGI! Nebo…
- KettenWulf LF se nemažou. Lube-Free!
Různé provozy, různé nároky. Jsou kritickým faktorem mechanické vlastnosti, jako odolnost proti opotřebení nebo únavová pevnost? Nebo je rozhodující odolnost řetězu v náročném prostředí?
Některé požadavky se doplňují, jiné mohou jít proti sobě. Nabídka řetězů je však sestavena tak, aby nabízela vhodné řešení pro každý provoz – jak z technického, tak z ekonomického hlediska.
Hnací válečkové řetězy v e-shopu TYMA CZ
Potřebujete řetěz pro intenzivní nepřetržitý provoz? Musí být odolný proti korozi a teplotním výkyvům?
Nabízíme standardní i specializovaný sortiment hnacích válečkových řetězů podle norem ISO 606, ČSN 02 3311, DIN 8187 i DIN 8188 (ASA/ANSI).
Struktura kategorií e-shopu pak reflektuje právě dominantní vlastnosti řetězů:
- Standardní válečkové řetězy (podle DIN 8187)
- Válečkové řetězy s antikorozní ochranou
- Zesílené válečkové řetězy
- Zesílené válečkové řetězy s antikorozní ochranou
- Bezúdržbové válečkové řetězy
- Nerezové válečkové řetězy
- Válečkové řetězy ASA/ANSI (podle DIN 8188)
Řetězy KettenWulf se už od standardních produktových řad vyznačují zvýšenou odolností proti opotřebení a vylepšenou únavovou pevností. I proto tvoří kostru naší nabídky – v této roli nahrazují řetězy KÖBO.
Pojďme se nyní podrobněji podívat na jejich jednotlivé modelové řady: standardní KW, antikorozní NP, zesílené HFS, zesílené antikorozní TGI, bezúdržbové LF a nerezové SS.
KettenWulf KW – nadstandardní standard
Řetězy KettenWulf KW představují vylepšenou základní řadu válečkových řetězů.
Díky zvoleným technologickým postupům a kvalitnímu materiálu pro výrobu jednotlivých komponent řetězu nabízejí cca o 40–60 % vyšší únavovou pevnost, než požaduje norma ISO 606. Délková tolerance při výrobě se pohybuje v rozmezí 0 až 0,05 %, zatímco norma připouští až 0,15 %. Vykazují také vyšší odolnost proti opotřebení, například ve srovnání se základní ekonomickou značkou ISON (také od KettenWulf).
Voskovité počáteční mazivo, aplikované v horké lázni, a předepnutí řetězu přesahující 40 % jeho pevnosti v tahu účinně omezují počáteční opotřebení. Počáteční mazání válečkových řetězů KettenWulf je určeno pro pracovní teploty od −30 °C do +130 °C.

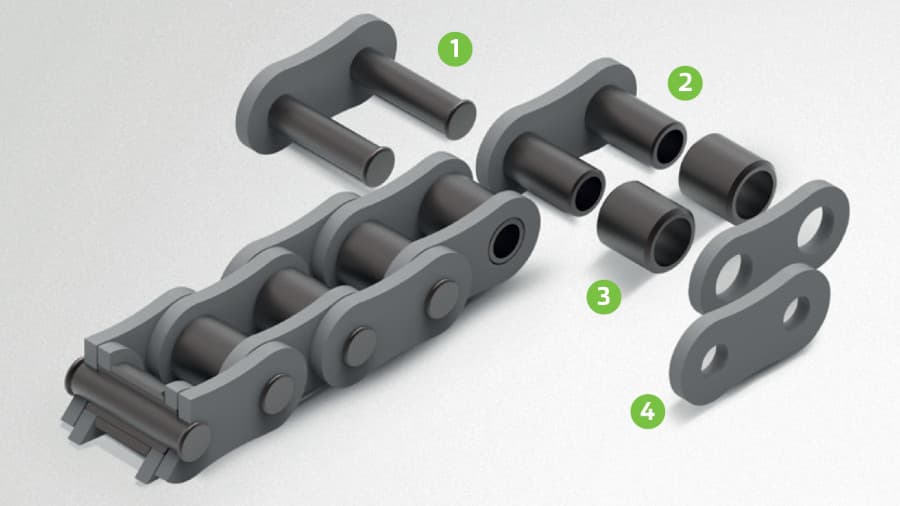

Jak jsme již zmínili, hlavní roli hraje precizní zpracování jednotlivých komponent řetězu:
-
Čepy
Legovaná, povrchově kalená ocel (do rozměru 1 1/2″) zajišťuje vynikající pevnost ve střihu a vysokou pevnost jádra. Precizní broušení povrchu snižuje tření mezi čepem a pouzdrem. -
Pouzdra
Bezešvá, za studena protlačovaná pouzdra garantují vysoce přesnou válcovitost – mnohem lepší než u pouzder vyráběných z přesných ocelových trubek. Povrchově kalená ocel navíc zajišťuje vysokou povrchovou tvrdost a odolnost proti opotřebení. -
Válečky
Bezešvé válečky jsou povrchově kalené (nebo celoplošně u větších než 5/8″). Díky tomu dobře odolávají nárazům při záběru řetězového kola. -
Články
Vnější i vnitřní články jsou kalené, popouštěné a následně kuličkově tryskáné. Technologie přesného ražení s vysokým podílem čistě střihaných ploch a přísné výrobní tolerance přispívají k vysoké celkové únavové pevnosti řetězu.
Řetězy KettenWulf KW jsou standardně dostupné ve všech běžných rozměrech podle norem DIN 8187 (evropská série B) i DIN 8188 (americká série A) jako jednořadé, dvojřadé i trojřadé.
Standardní válečkové řetězy v e-shopu TYMA CZ
KettenWulf HFS – High Fatigue Strength
Válečkové řetězy KettenWulf řady HFS byly vyvinuty pro aplikace s vysokým zatížením a rázovým namáháním. Patří ke špičce na trhu.

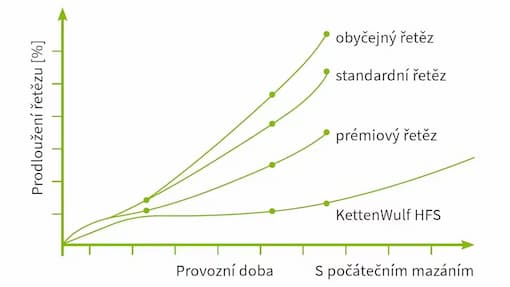

Konstrukčními a technologickými úpravami posouvají parametry válečkových řetězů oproti standardním řadám ještě dál. Díky preciznímu děrování článků, s rovinností otvorů až 90 %, dosahují velmi pevných lisovaných spojů, zatímco širší středové části článků pomáhají lépe rozložit zatížení. Řetězy tak nabízejí o dalších cca 15–20 % vyšší únavovou pevnost než řada KW (o 70–80 % nad hodnotami dle ISO 606) a zároveň si zachovávají vynikající délkovou přesnost.
Další zvýšení odolnosti proti opotřebení přináší použití pokročilých materiálů pro pouzdra a válečky. Plná pouzdra se vyrábějí z legované cementační oceli s příměsí chromu, manganu a molybdenu, která zaručuje vysokou povrchovou tvrdost a odolnost vůči tření i rázům. Válečky z konstrukční oceli C35 jsou celoplošně kaleny ve všech velikostech.
Řetězy KettenWulf HFS jsou dostupné ve velikostech 08B až 72B podle normy DIN 8187, o něco omezenější rozsah velikostí je k dispozici podle DIN 8188. Mohou být jednořadé, dvojřadé i trojřadé.
Zesílené válečkové řetězy v e-shopu TYMA CZ
KettenWulf, co nerezaví? TGI! Nebo…
Agresivita provozního prostředí bývá pro komponenty převodu výzvou. Vhodný řetěz je proto třeba vybírat s ohledem na charakter a míru této náročnosti – stejně jako i na další parametry provozu.
Antikorozní provedení řetězů je vhodné pro venkovní instalace, pro provozy s vysokou vlhkostí, výskytem solí, chemikálií, ale i prudkými výkyvy teplot. Uplatní se v potravinářství a dalších provozech s vysokým důrazem na čistotu, stejně tak v aplikacích s omezeným přístupem k údržbě.
Možných řešení existuje více – odlišuje je nejen cena, ale především poměr odolnosti proti korozi a mechanické životnosti. V případě válečkových řetězů uplatňuje KettenWulf tři hlavní přístupy:
-
Zatímco nerezová ocel řetězů KettenWulf SS velmi dobře chrání před vlhkostí, agresivními látkami i důsledky teplotních výkyvů, díky čemuž je ideální volbou pro potravinářství a chemický průmysl, nevýhodou při jejím nasazení bývá nižší mechanická pevnost a únosnost. Řetězy z nerezu nejsou kaleny, a proto se nehodí pro vysoce zatížené pohony.
-
Oproti tomu poniklované řetězy KettenWulf NP dosahují výrazně vyšší mechanické odolnosti než nerez a přitom stále nabízejí základní ochranu proti korozi. Hodí se proto pro použití v méně extrémních podmínkách, kde je přesto žádoucí zvýšená ochrana povrchu zatěžovaných komponent převodu.
-
Zesílené řetězy KettenWulf TGI pak kombinují mechanicky robustní konstrukci řetězů HFS s pokročilým ochranným povlakem Geomet®, který odolá více než 500 hodinám ve slané mlze. Výsledkem je nejodolnější antikorozní řetěz v nabídce KettenWulf, který je vhodný i pro krizový provoz bez mazání.

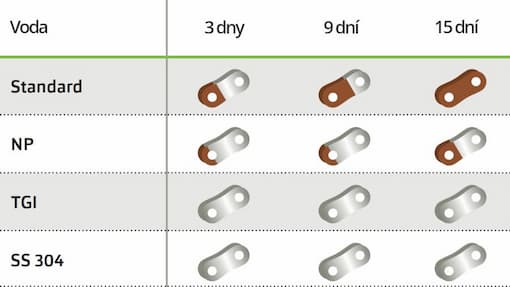

Tabulka níže ilustruje rozdíly v odolnosti řetězů vůči korozi při působení vody. Přestože standardní i poniklované řetězy vykazují zřetelné stopy koroze již po několika dnech, KettenWulf TGI a SS si naopak po více než dvou týdnech zachovávají neporušený povrch.
Stručně o konstrukci produktových řad s odolností proti korozi:
KettenWulf SS
Všechny komponenty řetězů KettenWulf SS, čepy, pouzdra, válečky i články, jsou standardně vyráběné z nerezové oceli třídy 1.4301 (AISI 304). Jsou vhodné pro použití v kyselém i zásaditém prostředí. Teplotní rozsah použití těchto řetězů je širší než u běžných typů.
Řetězy jsou dodávány se suchým povrchem (bez počátečního maziva). Na vyžádání mohou být dodány s potravinářským mazivem odpovídajícím třídám FDA H1 a H2.
KettenWulf SS jsou k dispozici ve velikostech 06B, 08B, 10B, 12B a 16B podle normy DIN 8187 jako jednořadé a dvojřadé. Ve velikostech 20B, 24B a 32B pak pouze v jednořadém provedení.
KettenWulf NP
Vycházejí z konstrukce standardních válečkových řetězů KW. Všechny jejich komponenty jsou však poniklovány, přičemž povrchová vrstva je navíc podložena vrstvičkou mědi, která výrazně zvyšuje ochranu proti korozi oproti běžnému niklování. Tyto řetězy neobsahují sloučeniny šestimocného chromu a nejsou náchylné k vodíkové křehkosti, která by mohla ohrozit jejich pevnost při dlouhodobém zatížení.
Na řetězy je ve výrobě aplikováno vysoce kvalitní počáteční mazivo, shodné jako na řetězy řady KW. Na vyžádání mohou být také dodány s potravinářským mazivem ve třídách FDA H1 nebo H2.
KettenWulf NP jsou k dispozici ve velikostech 08B, 10B, 12B, 16B, 20B, 24B a 32B podle normy DIN 8187, vždy jako jednořadé.
Válečkové řetězy s antikorozní ochranou v e-shopu TYMA CZ
KettenWulf TGI
Řetězy KettenWulf TGI s ochrannou vrstvou Tri Guard Inchromised představují špičku v oblasti odolnosti vůči korozi, opotřebení a únavovému zatížení. Jsou určeny pro extrémně náročné a agresivní podmínky.
Materiály a výrobní procesy jsou totožné s řetězy řady HFS a poskytují stejně vysokou únavovou pevnost. Čepy jsou navíc chromovány. Získávají tím extrémně tvrdý a hladký povrch (tvrdost > 800 HV). Všechny komponenty jsou dodatečně opatřeny speciální ochrannou vrstvou Geomet®, poskytující mimořádnou korozní rezistenci.
Na řetězy je v horké lázni aplikováno vysoce kvalitní počáteční mazivo.
KettenWulf TGI jsou k dispozici ve velikostech 08B, 10B, 12B, 16B, 20B, 24B a 32B podle normy DIN 8187 jako jednořadé a dvojřadé. V některých rozměrech pak podle DIN 8188 jako jednořadé.
Zesílené válečkové řetězy s antikorozní ochranou v e-shopu TYMA CZ
KettenWulf LF se nemažou. Lube-Free!
Řetězy KettenWulf řady LF jsou určeny pro aplikace, kde je mazání obtížné, nežádoucí nebo zcela nemožné. Spojují vysokou životnost s bezúdržbovým provozem.
Hodí se zejména do aplikací s omezeným přístupem k údržbě nebo tam, kde by mazivo mohlo kontaminovat okolní prostředí – například v potravinářství, farmacii, lakovnách nebo u balicích linek.

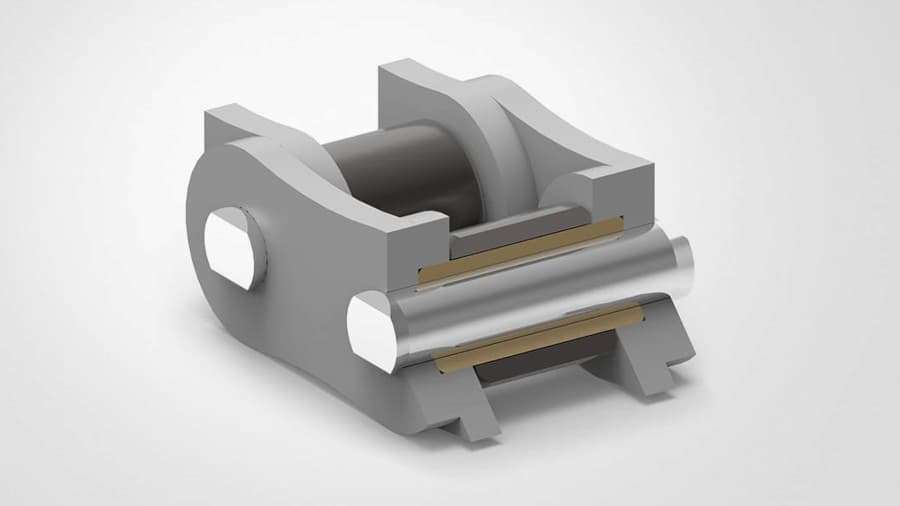

Klíčovým konstrukčním prvkem je speciální sintrované pouzdro napuštěné mazivem, které se uvolňuje jen při zvýšeném tření a zahřátí. Díky tomu se mazivo dostává tam, kde je ho potřeba – a jen tehdy, kdy je to nutné. Pro zajištění žádoucí odolnosti proti korozi jsou všechny komponenty poniklovány. Provozní teplotní rozsah je od −30 °C do +160 °C. Na vyžádání lze dodat i varianty pro teplotní rozsah vyšší.
Pro ještě vyšší nosnost a odolnost vůči prostředí je možné dodat bezúdržbové řetězy také na bázi zesílené řady TGI.
Řetězy KettenWulf LF jsou dostupné ve velikostech 08B až 32B podle normy DIN 8187 jako jednořadé a dvojřadé, 20B také jako trojřadé. Omezenější rozsah velikostí je k dispozici podle DIN 8188.
