Inovace v konstrukci plochých výtahových řemenů CONTI POLYFLAT
Otevřené či uzavřené? Jak je to s drážkováním? Popíšeme strukturu tažných vláken i jejich systém uložení. Kdy chtít nižší toleranci tloušťky?
- Otevřené či uzavřené provedení? Drážkování řemenů CONTI POLYFLAT
- Konstrukce tažných vláken
- Systém uložení tažných vláken. Co znamená S/Z
- Kdy chtít sníženou toleranci tloušťky?
Díky vývoji technologií, novým postupům a chytrým řešením se rozšiřuje oblast použití plochých řemenů čím dál tím častěji i na zdvihací aplikace.

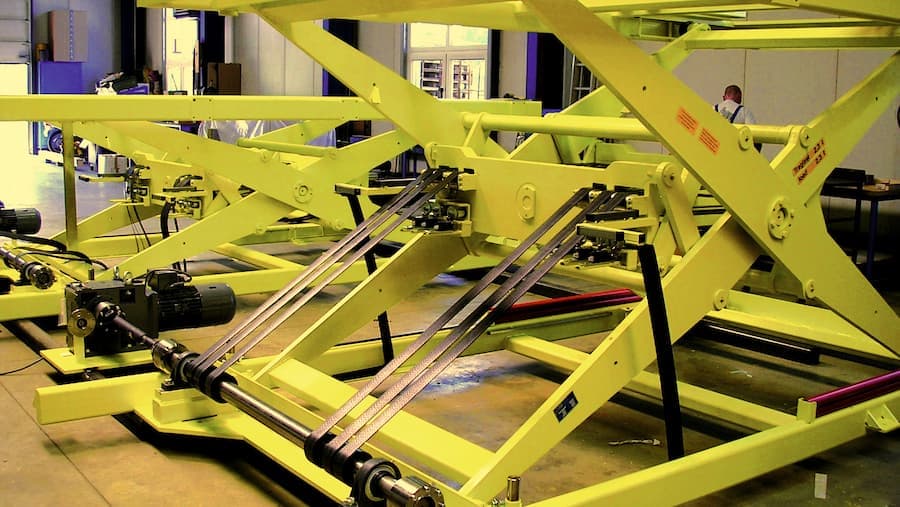

Uplatnění nacházejí zejména u výtahů, zdvihacích zařízení, vysokozdvižných vozíků, mycích linek, zdvihacích stolů nebo automatických dveřních a vratových systémů.
Ploché výtahové řemeny CONTI POLYFLAT v e-shopu TYMA CZ
Dodací lhůtu a cenu Vám sdělíme dle aktuální informace od výrobce i se zohledněním odebíraného množství. Teprve po Vašem potvrzení řemeny objednáme.
Otevřené či uzavřené provedení? Drážkování CONTI POLYFLAT
Výrobní program ContiTech reaguje na požadavky aplikace plochých výtahových řemenů z mnoha hledisek. Zahrnuje tak řemeny různého provedení i ceny v důsledku specifické náročnosti výroby řemenů potřebných charakteristik.
Dvoustupňová výroba nabízí i možnost dalších tvarů drážkování. Třístupňová výroba umožňuje nanesení další vrstvy, například se schopností samozhášení, která je už nyní požadována např. v USA.
V případě drážkování řemenů jde o požadavky na dokonalou plynulost chodu, případně o maximalizaci odolnosti vůči externím vlivům plným zakrytím tažných vláken.

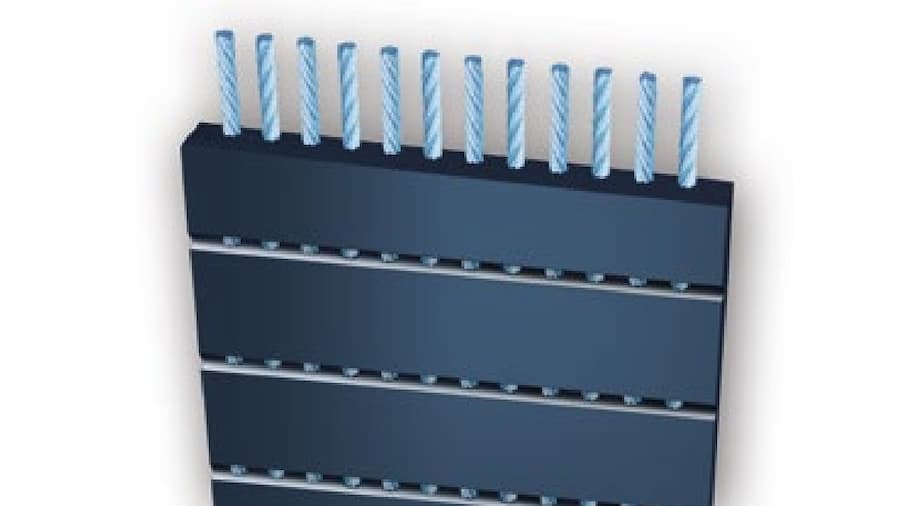

Otevřené provedení s rovným drážkováním na spodní straně
Základní provedení. Takto byly vyráběny už první verze řemenů CONTI POLYFLAT.
Příčné drážkování na spodní straně řemenu vzniká v důsledku výrobního postupu, který v tomto případě sestává z jediného kroku. Výstupky na ocelovém kole vedou tažná vlákna s konstantním předpětím a polohou.
Drážky sahají až k tažným vláknům. Hřbet řemenu je plochý, hladký bez drážkování.
Řemeny v základním provedení jsou vyráběny se standardní tolerancí tloušťky ±0,2 mm. Při jejich aplikaci pro navíjecí aplikace je tento faktor třeba zohlednit, případně zvolit řemen v provedení, jehož výrobní proces nabízí snížení tolerance.

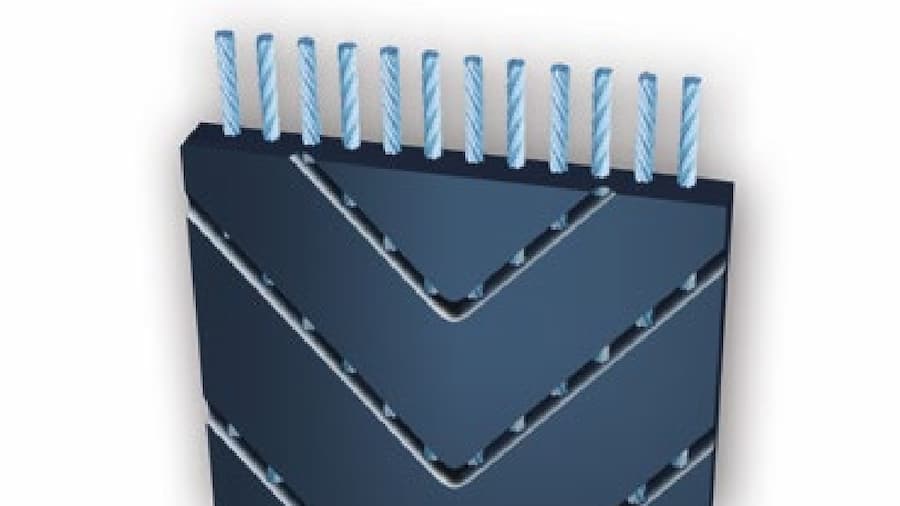

Otevřené provedení s drážkováním tvaru „V“ na spodní straně
Speciální provedení vychází z výtahového pásu patentovaného firmou OTIS.
Pro plynulý, hladký a tichý chod bez drobných rázů či vibrací, které mohou způsobovat příčné drážky, byl vnější tvar tvarovacího kola při výrobě upraven tak, aby byla vytvářena speciální kombinace drážek tvaru „V“. Tyto drážky jsou od sebe nepravidelně vzdálené a při provozu nedochází k žádnému náběhu. Chod je 100% homogenní, jako u hladké plochy. Hřbet řemenu je plochý, hladký bez drážkování.
Technologie umožňuje výrobu ve snížené toleranci tloušťky ±0,05 mm. Řemeny s „V“ drážkami je tedy možné použít i u navíjecích aplikací. Standardně se vyrábějí v provedení XHP v šířkách 30 a 60 mm.
Řemeny s drážkami tvaru „V“ dodáváme pouze pro průmyslové aplikace. K nasazení u osobních výtahů jsou vyráběny výhradně pro firmu OTIS, která je držitelem certifikace, bez které nesmějí být řemeny používány.

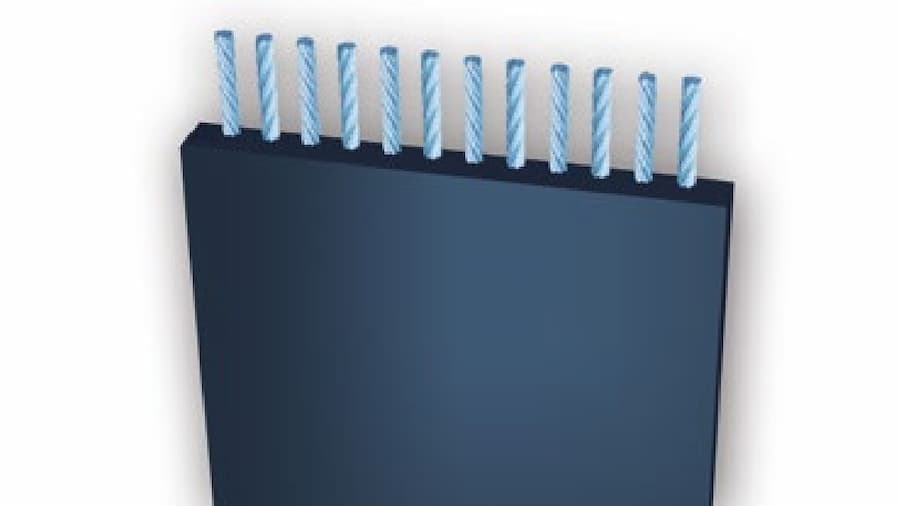

Uzavřené provedení bez drážkování = oboustranně hladký řemen
High-end provedení díky zdokonalení technologie výroby. Tažná vlákna jsou plně skrytá před externími vlivy v polyuretanové směsi. Řemen zajišťuje maximálně tichý chod bez rázů a vibrací.
Aby i spodní strana řemenu byla bez drážek, byl výrobní proces upraven na dvoustupňový. V prvním kroku, na prvním kole, je vytvarována jedna strana řemenu. Následně na druhém tvarovacím kole je vyrobena druhá strana, když je vylisovaný povrch první strany s tažnými vlákny veden na hladké kladce. Výsledkem je řemen se zcela hladkým povrchem bez drážkování spodní strany i hřbetu.
I v tomto případě technologie umožňuje výrobu řemenů ve snížené toleranci tloušťky ±0,05 mm, a mohou být proto používané i u navíjecích aplikací. Standardně se vyrábějí v provedení XHP II v šířkách do 75 mm.
Jelikož se jedná o dvoustupňovou výrobu, je takto vyrobený řemen o něco dražší.
Otevřené i uzavřené řemeny CONTI POLYFLAT v e-shopu TYMA CZ
Konstrukce tažných vláken
Polyuretanové ploché řemeny CONTI POLYFLAT vyztužené ocelovými vlákny mají vysokou ohebnost, odolnost proti opotřebení a dlouhou životnost. Ačkoli jsou řemeny lehčí než běžná ocelová lana, přenášejí stejnou tažnou sílu.
Životnost řemenu CONTI POLYFLAT s ocelovými vlákny XHP a XHP II je 3× vyšší než u současných ocelových lan. Při dodržení podmínek daných výrobcem je přípustný provoz řemenů v několika milionech cyklů po dobu více než 10 let, přičemž i poté dochází jen k nepatrnému poklesu pevnostních hodnot. Trakční test na hodnotu cyklů potvrzuje vysokou odolnost proti opotřebení celého systému.
Základem pro získání těchto vlastností je aplikace tažných vláken a jejich pokročilé konstrukční řešení. Zjednodušeně by se dalo popsat třemi slovy: drát – lanko – vlákno.

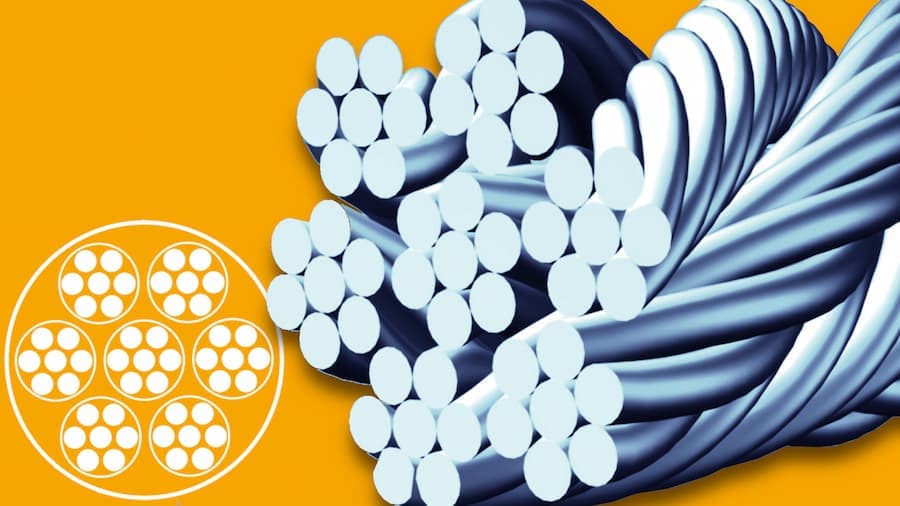

Řemen CONTI POLYFLAT obsahuje násobně více ocelových drátků než běžné ocelové lano. Každé z 12 tažných vláken řemenu obsahuje 7 lanek po 7 drátcích. V jednom řemenu tak najdeme 588 drátků. Pro srovnání: běžné ocelové lano se skládá z 8 lanek po 19 drátcích, což v součtu činí 152 drátků.
Lanka jsou na povrchu pozinkována, a svými vlastnostmi se tak blíží korozivzdornému provedení. Na objednávku je možné vyrobit řemeny v provedení s tažnými vlákny z nerezové oceli. Jsou však výrazně dražší a při objednání je nutné počítat s minimálním objednacím množstvím.
V případě specifických nároků aplikace lze na zakázku vyrobit řemeny i v provedení s aramidovými tažnými vlákny. Jsou pak sice náchylnější k lomu a citlivější vůči vlhkosti, nabídnou však nižší hmotnost, odolnost vůči agresivním chemikáliím a jsou antimagnetické.

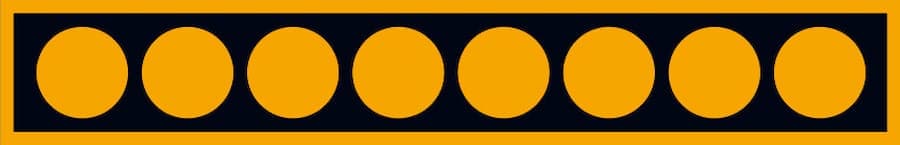

Vodorovné uspořádání tažných vláken dává řemenům plochý tvar výhodný právě pro zdvihací a navíjecí aplikace s možností zásadní minimalizace průměru řemenic.
CONTI POLYFLAT s ocelovými či aramidovými vlákny v e-shopu TYMA CZ
Systém uložení tažných vláken. Co znamená S/Z
Rovný běh řemenu je zajištěn rovnoměrným rozložením sil v řemenu. Toho je docíleno použitím speciálního systému uložení tažných vláken – tzv. S/Z.

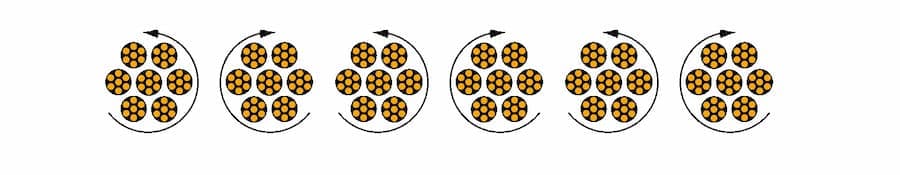

Systém S/Z je založený na střídavém použití tažných vláken s levým a pravým vinutím lanek. Vyrovnávají se tím nerovnoměrnosti a redukují síly, které by za běžných okolností způsobovaly sjíždění řemenu k jedné straně. Řemen se systémem S/Z nemá sklon ke kroucení ani vlnění.
A proč se systému říká S/Z? Protože levý směr vinutí lanek vlákna připomíná tvar písmene S, opačný pravý směr pak symetricky písmeno Z.
Řemeny CONTI POLYFLAT se systémem S/Z v e-shopu TYMA CZ
Kdy chtít sníženou toleranci tloušťky?
Ploché řemeny CONTI POLYFLAT XHP a XHP II se sníženou tolerancí tloušťky ±0,05 mm jsou vhodné zejména pro případy navíjení a u systémů s více řemeny použitými v sadě.
Právě pokud má zařízení více navíjecích bubnů v rámci jednoho zdvihacího systému, je tento parametr obzvláště důležitý. Při použití řemenů se standardní tolerancí tloušťky ±0,2 mm by mohlo po určitém počtu návinů docházet k nerovnoměrnému navíjení jednotlivých řemenů a následně ke křížení mechanismu a šikmému zdvihu.
Příklad
Při průměru bubnu 200 mm a použití řemenu XHP tloušťky 3,0 mm s tolerancí ±0,2 mm by po 10 návinech nastal rozdíl zdvihu obou řemenů 113,1 mm (7190,8 mm vs. 7077,7 mm).
Oproti tomu řemen XHP se sníženou tolerancí tloušťky ±0,05 mm by ve stejném případě vykazoval rozdíl zdvihu pouze 28,2 mm (7148,4 mm vs. 7120,2 mm).
Řemeny CONTI POLYFLAT se standardní i sníženou tolerancí tloušťky v e-shopu TYMA CZ
